Visão geral

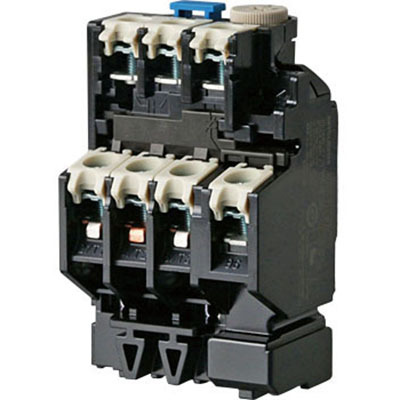

Este relé térmico de sobrecarga (TOR) da Mitsubishi Electric, pertencente à série TH-N, foi projetado com 3 elementos de aquecimento para oferecer proteção contra sobrecarga e falha de fase em sistemas elétricos. O dispositivo de 3 polos (3P) permite o ajuste da corrente de disparo na faixa de 1.7A a 2.5A, garantindo uma proteção precisa para equipamentos.
Equipado com contatos auxiliares 1NA (normalmente aberto) e 1NF (normalmente fechado), o relé facilita a integração em circuitos de controle e sinalização. As conexões são do tipo borne com trava por parafuso e proteção para os dedos, assegurando segurança e praticidade na instalação.
Principais recursos
- Relé térmico de sobrecarga (TOR)
- Proteção contra falha de fase
- 3 polos (3P)
- Faixa de ajuste de corrente de disparo: 1.7A a 2.5A
- 1 contato normalmente aberto (NA)
- 1 contato normalmente fechado (NF)
- Conexões por borne com trava por parafuso
- Proteção para os dedos
- Grau de proteção IP20
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Relé Térmico de Sobrecarga (TOR) |
| Série / nome da família do produto | Série TH-N |
| Funções | Relé térmico de sobrecarga (TOR) |
| Design | 3 elementos de aquecimento (proteção contra sobrecarga + falha de fase) |
| Corrente nominal | Faixa de ajuste de corrente de disparo de 1.7A…2.5A |
| Tipo de conexão | Conexões por borne com trava por parafuso e proteção para os dedos |
| Polos | 3 Polo(s) |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Grau de proteção | IP20 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | TH-N12(CX)KP2.1A |
Documentos
Este produto é o modelo TH-N12CXKP 2.1A da série TH-N da Mitsubishi Electric.
