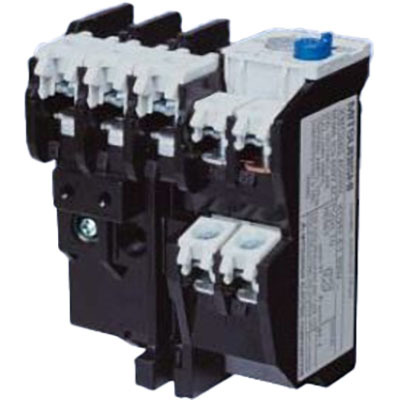

Relé Térmico Sobrecarga TH-N Mitsubishi Electric 12-18A Relé Térmico de Sobrecarga TH-N20CXHZKPUL 15A da Mitsubishi Electric, 3P, 12-18A, com contatos auxiliares. Proteção contra sobrecarga e falha de fase.
Visão geral
Este relé de sobrecarga térmica (TOR) com 3 elementos aquecedores oferece proteção contra sobrecarga e falha de fase. O dispositivo não requer aletas de resfriamento e pertence à série TH-N da Mitsubishi Electric.
Com uma faixa de ajuste de corrente de atuação de 12A a 18A, o relé possui 3 polos (3P) e inclui 1 contato NA (normalmente aberto) e 1 contato NF (normalmente fechado) como auxiliares. As conexões são do tipo borne de parafuso com proteção para os dedos.
Principais recursos
- Proteção contra sobrecarga e falha de fase
- 3 polos
- Faixa de ajuste de corrente de 12A a 18A
- 1 Contato NA + 1 Contato NF auxiliar
- Conexões por borne de parafuso com proteção para os dedos
- Grau de proteção IP20
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Relé de Sobrecarga Térmica (TOR) |
| Série / nome da família do produto | Série TH-N |
| Funções | Relé de sobrecarga térmica (TOR) |
| Design | 3 elementos aquecedores (sobrecarga + proteção contra falha de fase) sem aleta de resfriamento |
| Corrente nominal | Faixa de ajuste de corrente de atuação de 12A a 18A |
| Tipo de conexão | Conexões por borne de parafuso com proteção para os dedos |
| Polos | 3 Polos |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Grau de proteção | IP20 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | TH-N20CXHZKPUL15A |
| Em conformidade com a(s) norma(s) | cULus UL Listed |
Documentos
Este relé é o equivalente ao TH-N20CXHZKPUL15A.
Entre em contato conosco para mais informações.
