Visão geral

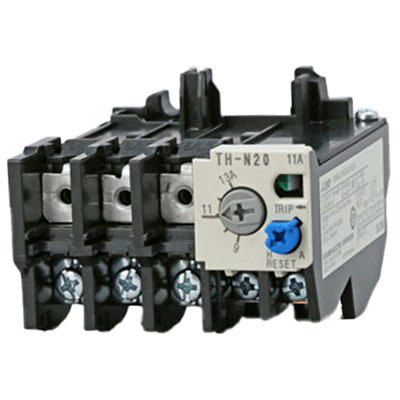

Este relé térmico de sobrecarga (TOR) da série TH-N da Mitsubishi Electric oferece proteção essencial contra sobrecarga e falha de fase para motores elétricos. Projetado com três elementos de aquecimento, garante uma operação segura e confiável.
O dispositivo cobre uma faixa de ajuste de corrente de desarme de 0.55A a 0.85A, permitindo uma configuração precisa para diversas aplicações. Inclui contatos auxiliares 1 NA (Normalmente Aberto) e 1 NF (Normalmente Fechado) para integração em sistemas de controle e sinalização.
Com conexões por borne de parafuso, a instalação é simplificada. O relé é equivalente ao modelo TH-N20KPUL0.7A e possui certificação cULus UL Listed, atestando sua conformidade com rigorosos padrões de segurança.
Principais recursos
- Relé térmico de sobrecarga (TOR) com proteção contra falha de fase
- 3 elementos de aquecimento
- Faixa de ajuste de corrente de desarme: 0.55A…0.85A
- 1 contato NA e 1 contato NF auxiliares
- Conexões por borne de parafuso
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Relé Térmico de Sobrecarga (TOR) |
| Série / Nome da família do produto | Série TH-N |
| Funções | Relé térmico de sobrecarga (TOR) |
| Design | 3 elementos de aquecimento (sobrecarga + falha de fase) |
| Corrente nominal | Faixa de ajuste de corrente de desarme 0.55A…0.85A |
| Tipo de conexão | Conexões por borne de parafuso |
| Polos | 3 Polos |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Grau de proteção | IP00 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | TH-N20KPUL0.7A |
| Em conformidade com as normas | cULus UL Listed |
Documentos
Este relé é projetado para proteção de motores e deve ser utilizado conforme as especificações do fabricante.
