Visão geral

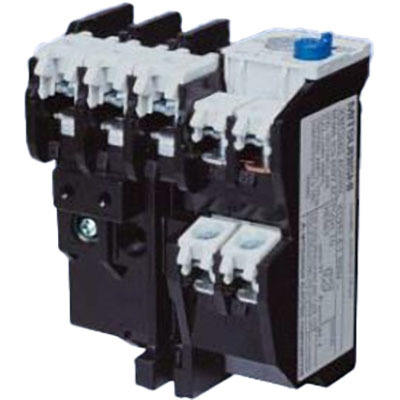

Este é um relé de proteção contra sobrecarga (TOR) térmico, projetado com três elementos de aquecimento para oferecer proteção contra sobrecarga e falha de fase. O dispositivo pertence à série TH-N da Mitsubishi Electric e opera em 3 polos.
O relé possui uma faixa de ajuste de corrente de atuação de 0.4A a 0.6A. Conta com contatos auxiliares, sendo 1 NA (Normalmente Aberto) e 1 NF (Normalmente Fechado), facilitando a integração em circuitos de controle e sinalização.
As conexões são feitas por meio de terminais tipo parafuso com proteção para os dedos, garantindo segurança durante a instalação. O produto possui grau de proteção IP20 e é equivalente ao modelo TH-N20CXHZKPUL0.5A.
Principais recursos
- Proteção contra sobrecarga e falha de fase
- 3 polos
- Faixa de ajuste de corrente: 0.4A a 0.6A
- 1 contato NA + 1 contato NF
- Conexões por parafuso com proteção para os dedos
- Grau de proteção IP20
- Equivalente a TH-N20CXHZKPUL0.5A
Especificações
| Parâmetro | Valor |
|---|---|
| Marca Principal | Mitsubishi Electric |
| Função Principal | Relé Térmico de Sobrecarga (TOR) |
| Série / Nome da família do produto | Série TH-N |
| Funções | Relé de proteção contra sobrecarga (TOR) |
| Design | 3 elementos de aquecimento (proteção contra sobrecarga + falha de fase) sem aletas de refrigeração |
| Corrente Nominal | Faixa de ajuste de corrente de atuação 0.4A…0.6A |
| Tipo de Conexão | Conexões por parafuso com proteção para os dedos |
| Polos | 3 polos |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Grau de proteção | IP20 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | TH-N20CXHZKPUL0.5A |
| Em conformidade com norma(s) | cULus UL Listed |
Documentos
O relé TH-N20CXHZKPUL 0.5A é compatível com a linha MS-N da Mitsubishi Electric.
Para mais informações sobre este produto e outras soluções, entre em contato conosco.
