Visão geral

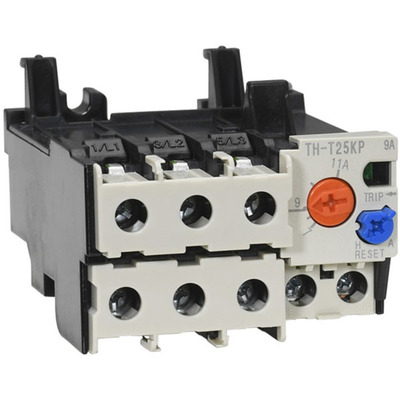

Este relé de sobrecarga térmica (TOR) da série TH-T da Mitsubishi Electric oferece proteção contra sobrecarga de corrente alternada (O/L) para motores elétricos. Projetado para sistemas trifásicos (3P), ele apresenta um intervalo de ajuste de corrente de disparo entre 9A e 13A, garantindo uma proteção flexível e precisa.
Com conexões do tipo terminal de parafuso e proteção para os dedos, o relé assegura uma instalação segura e confiável. Inclui contatos auxiliares configurados como 1NA (Normalmente Aberto) e 1NF (Normalmente Fechado), essenciais para sinalização e integração em sistemas de controle.
Principais recursos
- Relé de sobrecarga térmica (TOR) para proteção de motores
- 3 polos (3P)
- Faixa de ajuste de corrente de disparo: 9A a 13A
- 1 contato NA (Normalmente Aberto) auxiliar
- 1 contato NF (Normalmente Fechado) auxiliar
- Conexões por terminal de parafuso com proteção para os dedos
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Relé de Sobrecarga Térmica (TOR) |
| Série / nome da família do produto | Série TH-T |
| Funções | Relé de sobrecarga térmica (TOR) |
| Corrente nominal | Faixa de ajuste de corrente de disparo 9A…13A |
| Tipo de conexão | Conexões por terminal de parafuso com proteção para os dedos |
| Polos | 3 Polos |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Grau de proteção | IP20 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | TH-T2511A |
Documentos
Este relé é projetado para operar em conjunto com contatores Mitsubishi Electric. Não são aplicáveis substituições diretas ou compatibilidades adicionais com base nos dados fornecidos.
Para mais informações e para adquirir este produto, entre em contato conosco.
