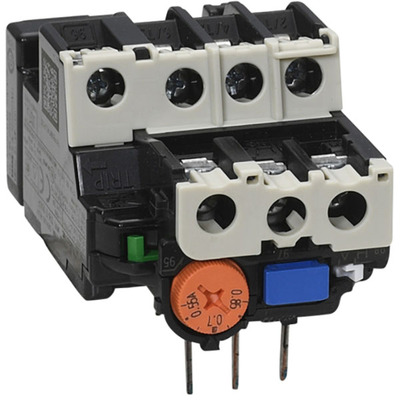

Relé de Sobrecarga Térmica TH-T 7-11A 3P Aux Contatos Relé de sobrecarga térmica Mitsubishi Electric TH-T18BCKP 9A, 3 polos, com faixa de ajuste de 7 a 11A e contatos auxiliares 1NA+1NF. Proteção contra sobrecarga e falha de fase. ## Visão geral Este relé de proteção contra sobrecarga térmica (TOR) da Mitsubishi Electric, pertencente à série TH-T, foi projetado com três elementos de aquecimento para fornecer proteção contra sobrecarga e falha de fase em sistemas elétricos. O dispositivo de 3 polos oferece uma faixa de ajuste de corrente de atuação entre 7A e 11A, garantindo a segurança de equipamentos contra condições operacionais anormais. Com conexões tipo borne de parafuso, que incluem proteção para os dedos, este relé assegura uma instalação segura e confiável. Possui contatos auxiliares configurados como 1 contato Normalmente Aberto (NA) e 1 contato Normalmente Fechado (NF), permitindo a integração em circuitos de controle e sinalização. O grau de proteção IP20 indica que o equipamento é protegido contra objetos sólidos maiores que 12,5mm, mas não é protegido contra água. Este modelo, equivalente ao TH-T18BCKP9A, é uma solução robusta para a proteção de motores e outros equipamentos elétricos contra danos causados por sobrecarga e desequilíbrio de fase. Sua aplicação é essencial para garantir a vida útil e a confiabilidade das instalações industriais e comerciais. ### Principais recursos * Proteção contra sobrecarga e falha de fase * 3 polos * Faixa de ajuste de corrente de atuação: 7A a 11A * 1 contato NA e 1 contato NF auxiliares * Conexões tipo borne de parafuso com proteção para os dedos * Grau de proteção IP20 ### Especificações | Parâmetro | Valor | | :——————————- | :—————————————————— | | Marca Principal | Mitsubishi Electric | | Função Principal | Relé de Sobrecarga Térmica (TOR) | | Série / nome da família | Série TH-T | | Funções | Relé de proteção contra sobrecarga térmica (TOR) | | Projeto | 3 elementos de aquecimento (proteção contra sobrecarga + falha de fase) | | Corrente nominal | Faixa de ajuste de corrente de atuação de 7A a 11A | | Tipo de conexão | Conexões tipo borne de parafuso com proteção para os dedos | | Polos | 3 Polos | | Contatos auxiliares Normalmente Abertos (NA) | 1 Contato NA | | Contatos auxiliares Normalmente Fechados (NF) | 1 Contato NF | | Grau de proteção | IP20 | | Status do produto do fabricante | Comercializado | | Equivalente a | TH-T18BCKP9A | ### Documentos * [Mitsubishi – MS-T – Catalog.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjAvMDEvMTQvMTgvMjIvMjkvNWQ5NTY2OGMtZmNjMC00NjhiLWFlYzgtMDZhMDdlNjJmM2JkL01pdHN1YmlzaGklMjAtJTIwTVMtVCUyMC0lMjBDYXRhbG9nLnBkZiJdXQ?sha=d4b495e462865d58)
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | Thermal Overload Relay (TOR) |
| Product series / family name | TH-T series |
| Functions | Thermal overload O/L protection relay (TOR) |
| Design | 3 heating elements (overload + phase failure protection) |
| Rated current | 7A…11A trip current setting range |
| Connection type | Screw-clamp connections with finger protection |
| Poles | 3 Pole(s) |
| Normally Open (NO) auxliary contacts | 1 NO contacts |
| Normally Closed (NC) auxiliary contacts | 1 NC contacts |
| Degree of protection | IP20 |
| Manufacturer product status | Commercialized |
| Equivalent to | TH-T18BCKP9A |
