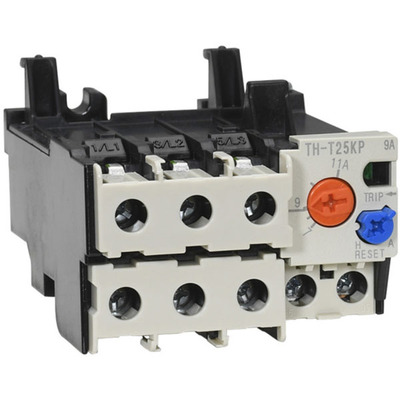

Relé de Sobrecarga Térmica TH-T 4-6A 3P Contatos Aux TH-T25KP5A Relé de Sobrecarga Térmica Mitsubishi Electric TH-T25KP 5A, 3 polos, faixa de ajuste de 4-6A, com contatos auxiliares 1NA+1NF. Proteção contra sobrecarga e falha de fase. ## Visão geral Este relé de sobrecarga térmica (TOR) da série TH-T da Mitsubishi Electric oferece proteção contra sobrecarga e falha de fase, utilizando 3 elementos aquecedores. Projetado para aplicações industriais, garante a segurança de motores elétricos contra condições anormais de operação. O dispositivo possui 3 polos e uma faixa de ajuste de corrente de disparo de 4A a 6A, permitindo a adaptação a diversas necessidades de proteção. As conexões são do tipo terminal de parafuso com proteção para os dedos, assegurando uma instalação segura e confiável. Este modelo é um equivalente ao TH-T25KP5A, integrando-se facilmente em sistemas existentes. Conta com contatos auxiliares (1NA+1NF) para sinalização e controle em circuitos externos. ### Principais recursos * Relé de sobrecarga térmica (TOR) * 3 elementos aquecedores * Proteção contra sobrecarga e falha de fase * 3 polos * Faixa de ajuste de corrente de disparo: 4A…6A * Conexões por terminal de parafuso com proteção para os dedos * 1 contato NA (Normalmente Aberto) auxiliar * 1 contato NF (Normalmente Fechado) auxiliar * Grau de proteção IP20 ### Especificações | Parâmetro | Valor | | :———————————– | :——————————————— | | Marca principal | Mitsubishi Electric | | Função principal | Relé de Sobrecarga Térmica (TOR) | | Série / nome da família do produto | Série TH-T | | Funções | Relé de sobrecarga térmica (TOR) | | Projeto | 3 elementos aquecedores (sobrecarga + falha de fase) | | Corrente nominal | Faixa de ajuste de corrente de disparo 4A…6A | | Tipo de conexão | Conexões por terminal de parafuso com proteção para os dedos | | Polos | 3 Polos | | Contatos auxiliares Normalmente Abertos (NA) | 1 Contato(s) NA | | Contatos auxiliares Normalmente Fechados (NF) | 1 Contato(s) NF | | Grau de proteção | IP20 | | Status do produto do fabricante | Comercializado | | Equivalente a | TH-T25KP5A | ### Documentos * [Mitsubishi – MS-T – Catalog.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjAvMDEvMTQvMTgvMjIvMjkvNWQ5NTY2OGMtZmNjMC00NjhiLWFlYzgtMDZhMDdlNjJmM2JkL01pdHN1YmlzaGklMjAtJTIwTVMtVCUyMC0lMjBDYXRhbG9nLnBkZiJdXQ?sha=d4b495e462865d58) Este produto é comercializado e compatível com a série TH-T. Para informações detalhadas sobre aplicações e instalações, consulte a documentação técnica. [Entre em contato para mais informações](https://mokka-sensors.com.br/#contato)
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | Thermal Overload Relay (TOR) |
| Product series / family name | TH-T series |
| Functions | Thermal overload O/L protection relay (TOR) |
| Design | 3 heating elements (overload + phase failure protection) |
| Rated current | 4A…6A trip current setting range |
| Connection type | Screw-clamp connections with finger protection |
| Poles | 3 Pole(s) |
| Normally Open (NO) auxliary contacts | 1 NO contacts |
| Normally Closed (NC) auxiliary contacts | 1 NC contacts |
| Degree of protection | IP20 |
| Manufacturer product status | Commercialized |
| Equivalent to | TH-T25KP5A |
