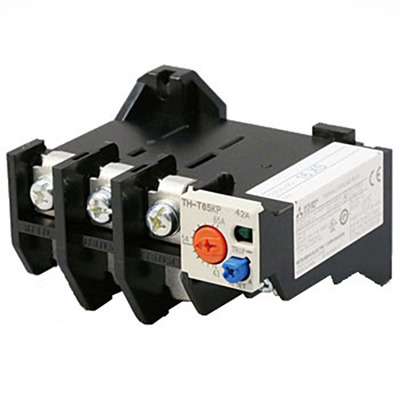

Relé de Sobrecarga Térmica TH-T Mitsubishi Electric 12-18A Relé de Sobrecarga Térmica TH-T65KP 15A da Mitsubishi Electric com 3 polos, corrente de ajuste de 12-18A e contatos auxiliares 1NA+1NF. Proteção IP20. ## Visão geral O relé de sobrecarga térmica (TOR) da série TH-T da Mitsubishi Electric oferece proteção contra sobrecarga e falha de fase através de seus 3 elementos aquecedores. Este componente de 3 polos permite o ajuste da corrente de atuação entre 12A e 18A. Projetado com conexões tipo borne com proteção contra toque acidental, o relé também dispõe de contatos auxiliares, sendo 1 normalmente aberto (NA) e 1 normalmente fechado (NF), facilitando a integração em sistemas de controle e sinalização. Seu grau de proteção é IP20. Este modelo é equivalente ao TH-T65KP15A e faz parte da linha de produtos comercializados pela Mitsubishi Electric. ### Principais recursos * 3 polos * 1 contato auxiliar Normalmente Aberto (NA) * 1 contato auxiliar Normalmente Fechado (NF) * Proteção contra sobrecarga e falha de fase ### Especificações | Parâmetro | Valor | | :———————————— | :—————————————— | | Marca principal | Mitsubishi Electric | | Função principal | Relé de Sobrecarga Térmica (TOR) | | Série / Nome da família do produto | Série TH-T | | Funções | Relé de sobrecarga térmica (TOR) | | Projeto | 3 elementos aquecedores (sobrecarga + falha de fase) | | Corrente nominal | Faixa de ajuste de corrente de atuação 12A…18A | | Tipo de conexão | Conexões por borne com proteção contra toque | | Polos | 3 Polos | | Contatos auxiliares Normalmente Abertos | 1 Contato NA | | Contatos auxiliares Normalmente Fechados | 1 Contato NF | | Grau de proteção | IP20 | | Status do produto do fabricante | Comercializado | | Equivalente a | TH-T65KP15A | ### Documentos * [Mitsubishi – MS-T – Catalog.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjAvMDEvMTQvMTgvMjIvMjkvNWQ5NTY2OGMtZmNjMC00NjhiLWFlYzgtMDZhMDdlNjJmM2JkL01pdHN1YmlzaGklMjAtJTIwTVMtVCUyMC0lMjBDYXRhbG9nLnBkZiJdXQ?sha=d4b495e462865d58) Este produto é equivalente ao TH-T65KP15A. Entre em contato conosco para mais informações.
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | Thermal Overload Relay (TOR) |
| Product series / family name | TH-T series |
| Functions | Thermal overload O/L protection relay (TOR) |
| Design | 3 heating elements (overload + phase failure protection) |
| Rated current | 12A…18A trip current setting range |
| Connection type | Screw-clamp connections with finger protection |
| Poles | 3 Pole(s) |
| Normally Open (NO) auxliary contacts | 1 NO contacts |
| Normally Closed (NC) auxiliary contacts | 1 NC contacts |
| Degree of protection | IP20 |
| Manufacturer product status | Commercialized |
| Equivalent to | TH-T65KP15A |
