Visão geral

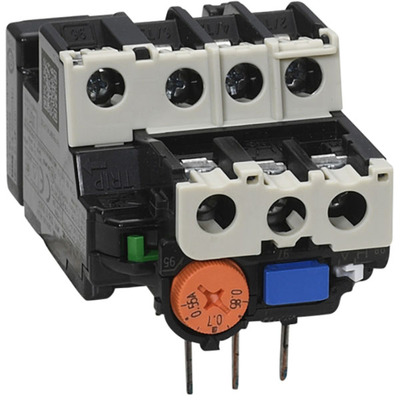

Este relé de sobrecarga térmica (TOR) da Mitsubishi Electric, série TH-T, foi projetado com 3 elementos de aquecimento para oferecer proteção contra sobrecarga e falha de fase. Com 3 polos (3P), ele garante a segurança de equipamentos elétricos em aplicações industriais.
O ajuste de corrente de disparo varia de 0.55A a 0.85A, proporcionando flexibilidade para diferentes necessidades. Possui contatos auxiliares 1NA (Normalmente Aberto) + 1NF (Normalmente Fechado), essenciais para sinalização e intertravamento em sistemas de controle. As conexões por bornes tipo parafuso são protegidas contra toque acidental (proteção para os dedos).
Principais recursos
- Relé de proteção contra sobrecarga térmica (TOR)
- Proteção contra falha de fase
- 3 polos (3P)
- Ajuste de corrente de 0.55A a 0.85A
- 1 contato auxiliar NA + 1 contato auxiliar NF
- Conexões por bornes parafuso com proteção para os dedos
- Grau de proteção IP20
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Relé de Sobrecarga Térmica (TOR) |
| Série / nome da família do produto | Série TH-T |
| Funções | Relé de proteção contra sobrecarga térmica (TOR) |
| Projeto | 3 elementos de aquecimento (proteção contra sobrecarga + falha de fase) |
| Corrente nominal | Faixa de ajuste de corrente de disparo 0.55A…0.85A |
| Tipo de conexão | Conexões por bornes parafuso com proteção para os dedos |
| Polos | 3 polos |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Grau de proteção | IP20 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | TH-T18BCKP0.7A |
Documentos
Este produto é equivalente ao modelo TH-T18BCKP0.7A.
Para mais informações ou para discutir suas necessidades de aplicação, entre em contato conosco.
