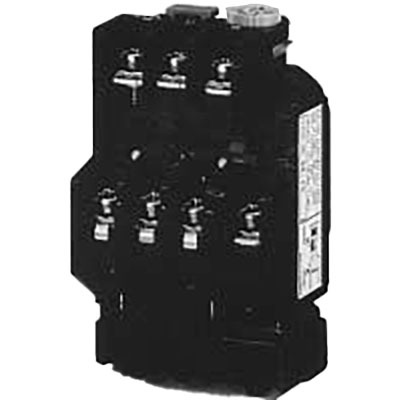

Relé de Sobrecarga Térmica TH-N Mitsubishi Electric TH-N12KPUL 6.6A, 3P, 5.2-8.0A, Contatos Auxiliares, Bornes Parafuso
Visão geral
Este relé de sobrecarga térmica (TOR) da Mitsubishi Electric, pertencente à série TH-N, foi projetado com três elementos de aquecimento para oferecer proteção robusta contra sobrecarga e falha de fase. Com um ajuste de corrente de disparo entre 5.2A e 8.0A, este dispositivo de 3 polos assegura que seus sistemas elétricos operem sob condições ideais.
O modelo TH-N12KPUL 6.6A é equivalente ao TH-N12KPUL6.6A e conta com conexões tipo borne parafuso, facilitando a instalação. Possui contatos auxiliares configurados como 1NA (normalmente aberto) e 1NF (normalmente fechado), proporcionando versatilidade na integração com outros componentes de controle e sinalização.
Principais recursos
- Proteção contra sobrecarga e falha de fase
- 3 elementos de aquecimento
- Ajuste de corrente de disparo: 5.2A a 8.0A
- 3 polos
- 1 contato auxiliar NA (normalmente aberto)
- 1 contato auxiliar NF (normalmente fechado)
- Conexões tipo borne parafuso
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Relé de Sobrecarga Térmica (TOR) |
| Série / nome da família do produto | Série TH-N |
| Funções | Relé de proteção contra sobrecarga térmica (TOR) |
| Projeto | 3 elementos de aquecimento (proteção contra sobrecarga + falha de fase) |
| Corrente nominal | Faixa de ajuste de corrente de disparo de 5.2A…8.0A |
| Tipo de conexão | Conexões tipo borne parafuso |
| Polos | 3 Polos |
| Contatos auxiliares normalmente abertos (NA) | 1 contato NA |
| Contatos auxiliares normalmente fechados (NF) | 1 contato NF |
| Grau de proteção | IP00 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | TH-N12KPUL6.6A |
| Em conformidade com a(s) norma(s) | cULus UL Listado |
Documentos
Este produto é o modelo TH-N12KPUL 6.6A.
Para mais informações e suporte técnico, entre em contato conosco.
