Visão geral

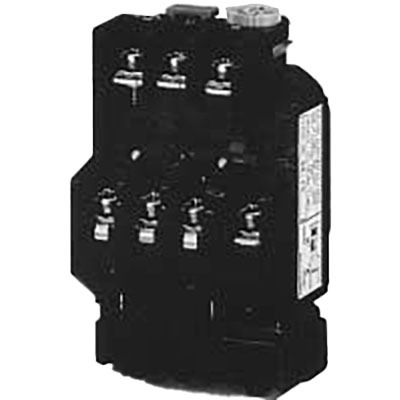

Este relé de sobrecarga térmica (TOR) da Mitsubishi Electric, pertencente à série TH-N, oferece proteção essencial contra sobrecarga e falha de fase. Projetado com 3 elementos de aquecimento, ele garante uma detecção precisa e confiável de condições anormais de operação do motor.
O modelo TH-N12KPUL 2.1A opera em uma faixa de ajuste de corrente de desarme de 1.7A a 2.5A, sendo aplicável a aplicações de 3 polos (3P). Sua construção robusta e os contatos auxiliares integrados (1 NF + 1 NA) facilitam a integração em painéis de controle e sistemas de automação.
Com conexões por bornes de parafuso, este relé proporciona uma instalação segura e de fácil manutenção. O dispositivo é equivalente ao modelo TH-N12KPUL2.1A e possui certificação cULus UL Listed, assegurando conformidade com rigorosos padrões de segurança.
Principais recursos
- Proteção contra sobrecarga térmica (TOR)
- Proteção contra falha de fase
- 3 elementos de aquecimento
- 1 contato Normalmente Aberto (NA)
- 1 contato Normalmente Fechado (NF)
- Conexões por bornes de parafuso
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Relé de Sobrecarga Térmica (TOR) |
| Série do produto / Nome da família | Série TH-N |
| Funções | Relé de sobrecarga térmica (TOR) |
| Design | 3 elementos de aquecimento (sobrecarga + proteção contra falha de fase) |
| Corrente nominal | Faixa de ajuste de corrente de desarme de 1.7A…2.5A |
| Tipo de conexão | Conexões por bornes de parafuso |
| Polos | 3 Polo(s) |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Grau de proteção | IP00 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | TH-N12KPUL2.1A |
| Em conformidade com a(s) norma(s) | cULus UL Listed |
Documentos
Este produto é compatível com os modelos da série TH-N. Não há informações explícitas sobre substituições diretas em fontes públicas.
