Visão geral

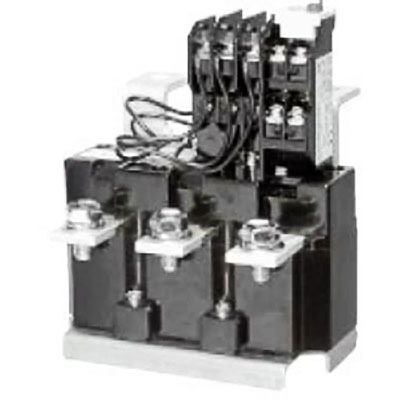

Este é um relé de proteção contra sobrecarga térmica (TOR) da série TH-N da Mitsubishi Electric, equipado com 3 elementos aquecidos. Projetado para oferecer proteção contra sobrecarga e falha de fase, o dispositivo não requer aletas de resfriamento para operação.
Com uma faixa de ajuste de corrente de atuação de 85A a 125A, este relé de 3 polos é ideal para aplicações que demandam controle e segurança precisos em circuitos elétricos. Ele se conecta através de terminais mecânicos.
Principais recursos
- Relé de proteção contra sobrecarga térmica (TOR)
- 3 elementos aquecidos para proteção contra sobrecarga e falha de fase
- Sem aletas de resfriamento
- 3 polos
- Faixa de ajuste de corrente de atuação: 85A a 125A
- 1 contato NA (normalmente aberto)
- 1 contato NF (normalmente fechado)
- Conexões por terminais mecânicos
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Relé de Sobrecarga Térmica (TOR) |
| Série / nome da família do produto | Série TH-N |
| Funções | Relé de proteção contra sobrecarga térmica (TOR) |
| Projeto | 3 elementos aquecidos (proteção contra sobrecarga + falha de fase) sem aleta de resfriamento |
| Corrente nominal | Faixa de ajuste de corrente de atuação de 85A a 125A |
| Tipo de conexão | Conexões por terminais mecânicos |
| Polos | 3 Polos |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Grau de proteção | IP00 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | TH-N220HZKPUL105A |
| Em conformidade com norma(s) | cULus UL Listado |
Documentos
Este relé é o equivalente ao modelo TH-N220HZKPUL105A.
