Visão geral

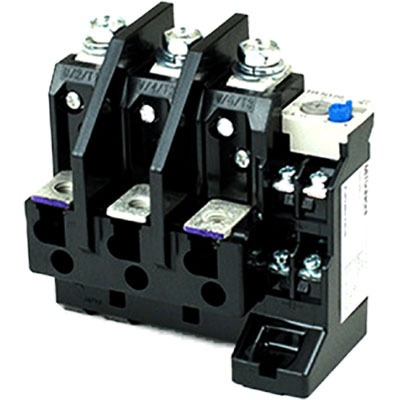

Este relé de sobrecarga térmica (TOR) da série TH-N da Mitsubishi Electric oferece proteção essencial contra sobrecarga e falha de fase para motores elétricos. Com três elementos de aquecimento integrados, ele garante uma operação segura e confiável, monitorando continuamente a corrente para prevenir danos ao equipamento.
Projetado para aplicações industriais, o relé cobre uma faixa de ajuste de corrente de atuação de 65A a 100A. Possui 3 polos e conexões do tipo bornes a parafuso, facilitando a instalação e manutenção.
Este modelo é equivalente ao TH-N120KPUL82A, mantendo os altos padrões de qualidade e desempenho esperados da Mitsubishi Electric.
Principais recursos
- Proteção contra sobrecarga e falha de fase
- 3 elementos de aquecimento
- Faixa de ajuste de corrente: 65A a 100A
- 3 polos
- 1 contato auxiliar Normalmente Aberto (NA)
- 1 contato auxiliar Normalmente Fechado (NF)
- Conexões por bornes a parafuso
- Grau de proteção IP00
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Relé de Sobrecarga Térmica (TOR) |
| Série do produto / nome da família | Série TH-N |
| Funções | Relé de proteção contra sobrecarga térmica (TOR) |
| Projeto | 3 elementos de aquecimento (proteção contra sobrecarga + falha de fase) |
| Corrente nominal | Faixa de ajuste de corrente de atuação de 65A…100A |
| Tipo de conexão | Conexões por bornes |
| Polos | 3 polos |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Grau de proteção | IP00 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | TH-N120KPUL82A |
| Em conformidade com padrão(ões) | Certificado cULus UL |
Documentos
Este relé é compatível com os componentes da série TH-N da Mitsubishi Electric.
Para mais informações ou para consultar outras soluções, entre em contato conosco.
