Visão geral
O relé de sobrecarga térmica (TOR) da Mitsubishi Electric, série TH-N, oferece proteção essencial para motores elétricos. Com 3 elementos de aquecimento, ele garante proteção contra sobrecarga e falha de fase, aumentando a segurança e a vida útil dos equipamentos.
Este dispositivo de 3 polos é projetado para uma faixa de ajuste de corrente de disparo de 2.0A a 3.0A. Possui contatos auxiliares configurados como 1NA (Normalmente Aberto) e 1NF (Normalmente Fechado), além de conexões por bornes de parafuso para uma instalação segura e confiável.
Principais recursos
- Relé de sobrecarga térmica (TOR)
- Proteção contra sobrecarga e falha de fase
- 3 elementos de aquecimento
- 3 polos
- Contatos auxiliares: 1 NA + 1 NF
- Conexões por bornes de parafuso
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Relé de Sobrecarga Térmica (TOR) |
| Série / nome da família do produto | Série TH-N |
| Funções | Relé de sobrecarga térmica (TOR) |
| Projeto | 3 elementos de aquecimento (proteção contra sobrecarga + falha de fase) |
| Corrente nominal | Faixa de ajuste de corrente de disparo de 2.0A…3.0A |
| Tipo de conexão | Conexões por bornes de parafuso |
| Polos | 3 Polos |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Grau de proteção | IP00 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | TH-N12KPUL2.5A |
| Em conformidade com a(s) norma(s) | cULus UL Listado |
Documentos

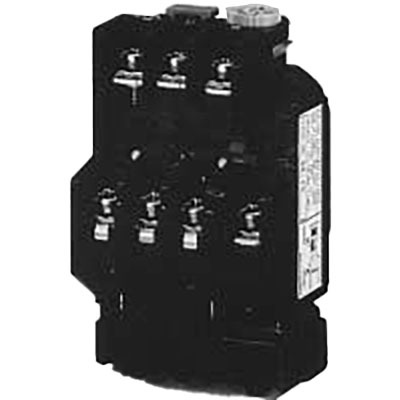

O Relé de Sobrecarga Térmica TH-N12KPUL 2.5A é um componente da linha TH-N da Mitsubishi Electric.
Entre em contato conosco para mais informações ou para discutir suas necessidades de aplicação.
