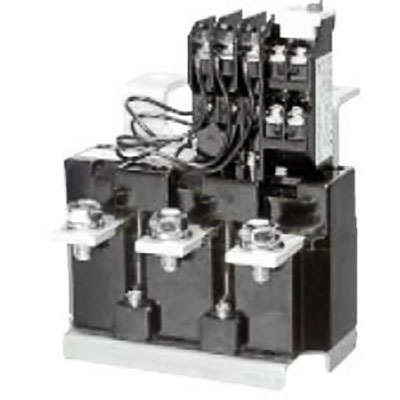

Relé Sobrecarga TH-N Mitsubishi Electric 170-250A TH-N220HZKP 210A Relé de sobrecarga térmica TH-N220HZKP 210A da Mitsubishi Electric. Proteção contra sobrecarga e falha de fase. Configuração de 170A a 250A. ## Visão geral Este é um relé de proteção contra sobrecarga térmica (TOR) da série TH-N da Mitsubishi Electric. Equipado com 3 elementos de aquecimento, ele oferece proteção contra sobrecarga e falha de fase, garantindo a segurança de equipamentos elétricos. O dispositivo opera sem a necessidade de aletas de resfriamento e possui uma faixa de ajuste de corrente de desarme de 170A a 250A. O relé conta com 3 polos e contatos auxiliares, incluindo 1 contato Normalmente Aberto (NA) e 1 contato Normalmente Fechado (NF), facilitando a integração em sistemas de controle. A conexão é realizada através de terminais mecânicos. Este modelo, com terminais e contatos auxiliares, é equivalente ao TH-N220HZKP210A, fornecendo uma solução confiável para aplicações de proteção contra sobrecarga. ### Principais recursos * Relé de proteção contra sobrecarga térmica (TOR) * 3 elementos de aquecimento para proteção contra sobrecarga e falha de fase * Sem aletas de resfriamento * Faixa de ajuste de corrente de desarme: 170A a 250A * 3 polos * 1 contato NA e 1 contato NF de auxiliares * Conexões por terminais mecânicos ### Especificações | Parâmetro | Valor | | :————————————- | :————————————————————— | | Marca principal | Mitsubishi Electric | | Função principal | Relé de Sobrecarga Térmica (TOR) | | Série / Nome da família de produtos | Série TH-N | | Funções | Relé de proteção contra sobrecarga térmica (TOR) | | Design | 3 elementos de aquecimento (proteção contra sobrecarga + falha de fase) sem aleta de resfriamento | | Corrente nominal | Faixa de ajuste de corrente de desarme 170A…250A | | Tipo de conexão | Conexões por terminais mecânicos | | Polos | 3 Polos | | Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA | | Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF | | Grau de proteção | IP00 | | Status do produto do fabricante | Comercializado | | Equivalente a | TH-N220HZKP210A | ### Documentos * [Mitsubishi – MS-N – Catalog.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjAvMDEvMTQvMTgvMjEvMjEvY2VhNGNiN2YtMzc4Mi00NjU2LThmYjgtODk2ODkxZjgwZDAwL01pdHN1YmlzaGklMjAtJTIwTVMtTiUyMC0lMjBDYXRhbG9nLnBkZiJdXQ?sha=d6ab81ed7c31617b) Este produto é comercializado e fabricado pela Mitsubishi Electric.
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | Thermal Overload Relay (TOR) |
| Product series / family name | TH-N series |
| Functions | Thermal overload O/L protection relay (TOR) |
| Design | 3 heating elements (overload + phase failure protection) without cooling fin |
| Rated current | 170A…250A trip current setting range |
| Connection type | Mech. lugs connections |
| Poles | 3 Pole(s) |
| Normally Open (NO) auxliary contacts | 1 NO contacts |
| Normally Closed (NC) auxiliary contacts | 1 NC contacts |
| Degree of protection | IP00 |
| Manufacturer product status | Commercialized |
| Equivalent to | TH-N220HZKP210A |
