Visão geral

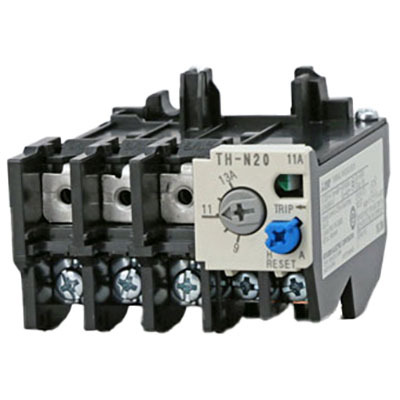

Este relé de sobrecarga térmica (TOR) da Mitsubishi Electric, série TH-N, oferece proteção essencial contra sobrecarga e falha de fase para motores elétricos. Com 3 elementos de aquecimento integrados, ele assegura a integridade do equipamento.
Projetado para ser um substituto direto para o modelo TH-N20KP2.1A, este dispositivo de 3 polos (3P) permite o ajuste da corrente de disparo na faixa de 1.7A a 2.5A, adaptando-se a diversas aplicações.
Conta com 1 contato auxiliar NA (Normalmente Aberto) e 1 contato auxiliar NF (Normalmente Fechado), além de conexões por bornes de parafuso para uma instalação prática e segura.
Principais recursos
- Proteção contra sobrecarga e falha de fase
- 3 polos
- Faixa de ajuste de corrente de 1.7A a 2.5A
- 1 contato auxiliar NA + 1 contato auxiliar NF
- Conexões por bornes de parafuso
- Série TH-N
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Relé de Sobrecarga Térmica (TOR) |
| Série / nome da família do produto | Série TH-N |
| Funções | Relé de proteção contra sobrecarga térmica (TOR) |
| Design | 3 elementos de aquecimento (proteção contra sobrecarga + falha de fase) |
| Corrente nominal | Faixa de ajuste de corrente de disparo de 1.7A…2.5A |
| Tipo de conexão | Conexões por bornes de parafuso |
| Polos | 3 Polo(s) |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Grau de proteção | IP00 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | TH-N20KP2.1A |
Documentos
Este relé é equivalente ao modelo TH-N20KP2.1A.
Para mais informações e suporte técnico, entre em contato conosco.
