Visão geral

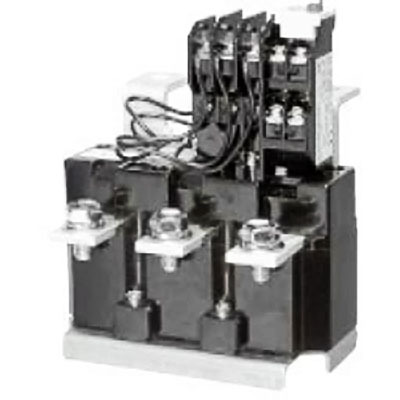

Relé de proteção contra sobrecarga (TOR) com 3 elementos de aquecimento, oferecendo proteção contra sobrecarga e falha de fase. Este dispositivo, da série TH-N da Mitsubishi Electric, é projetado para garantir a segurança e a confiabilidade de sistemas elétricos industriais.
Com uma faixa de ajuste de corrente de atuação entre 140A e 220A, este relé térmico de 3 polos (3P) se conecta através de terminais de bornes mecânicos. Não possui aletas de refrigeração, mas mantém um grau de proteção IP00.
O modelo TH-N220HZKP 180A é um equivalente direto, incorporando 1 contato Normalmente Aberto (NA) e 1 contato Normalmente Fechado (NF) para interconexões em circuitos de controle e sinalização.
Principais recursos
- Proteção contra sobrecarga e falha de fase
- 3 polos
- Faixa de ajuste de corrente de 140A a 220A
- 1 contato Normalmente Aberto (NA)
- 1 contato Normalmente Fechado (NF)
- Conexão por bornes mecânicos
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Relé de Sobrecarga Térmica (TOR) |
| Série / nome da família do produto | Série TH-N |
| Funções | Relé de proteção contra sobrecarga (TOR) |
| Projeto | 3 elementos de aquecimento (proteção contra sobrecarga + falha de fase) sem aleta de refrigeração |
| Corrente nominal | Faixa de ajuste de corrente de atuação 140A…220A |
| Tipo de conexão | Conexões por bornes mecânicos |
| Polos | 3 Polos |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Grau de proteção | IP00 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | TH-N220HZKP180A |
Documentos
Este produto é equivalente ao modelo TH-N220HZKP180A.
Para mais informações ou para discutir suas necessidades, entre em contato conosco.
