Visão geral

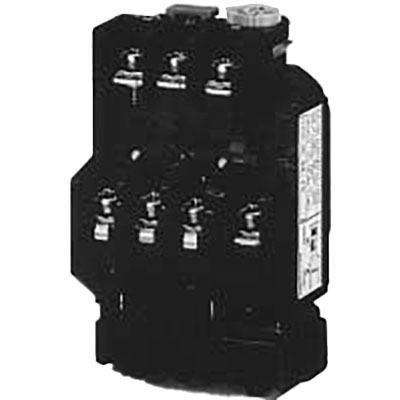

Este relé de proteção contra sobrecarga térmica (TOR – Thermal Overload Relay) da série TH-N, fabricado pela Mitsubishi Electric, utiliza três elementos de aquecimento para oferecer proteção contra sobrecarga e falha de fase.
Com três polos (3P), este dispositivo permite ajustar a corrente de atuação de 1.4A a 2.0A e dispõe de contatos auxiliares configurados como 1 Normal Aberto (NA) e 1 Normal Fechado (NF). Possui conexões por bornes de parafuso, garantindo uma fixação segura.
Principais recursos
- Relé de proteção contra sobrecarga térmica (TOR)
- 3 elementos de aquecimento (proteção contra sobrecarga e falha de fase)
- 3 polos (3P)
- Faixa de ajuste de corrente de 1.4A a 2.0A
- 1 contato NA e 1 contato NF auxiliares
- Conexões por bornes de parafuso
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Relé de Sobrecarga Térmica (TOR) |
| Série / nome da família do produto | Série TH-N |
| Funções | Relé de proteção contra sobrecarga térmica (TOR) |
| Projeto | 3 elementos de aquecimento (proteção contra sobrecarga e falha de fase) |
| Corrente nominal | Faixa de ajuste de corrente de 1.4A…2.0A |
| Tipo de conexão | Conexões por bornes de parafuso |
| Polos | 3 Polos |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Grau de proteção | IP00 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | TH-N12KPUL1.7A |
| Em conformidade com a(s) norma(s) | cULus UL Listed |
Documentos
Este relé é equivalente ao modelo TH-N12KPUL1.7A.
Para mais informações sobre aplicações e compatibilidades, entre em contato conosco.
