Visão geral

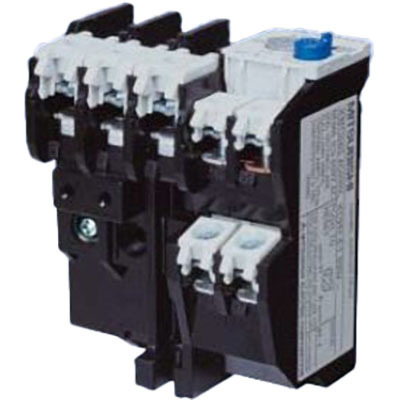

Este relé de sobrecarga térmica (TOR) da série TH-N da Mitsubishi Electric oferece proteção contra sobrecarga e falha de fase, utilizando 3 elementos de aquecimento para garantir uma detecção precisa.
Projetado para aplicações industriais, este componente de 3 polos (3P) apresenta um intervalo de ajuste de corrente de disparo entre 1.4A e 2.0A, com uma unidade de 1.7A conforme especificado pelo SKU.
O relé possui conexões tipo borne de parafuso com proteção contra toque acidental dos dedos e inclui 1 contato normalmente aberto (NA) e 1 contato normalmente fechado (NF) para sinalização.
Principais recursos
- Relé de sobrecarga térmica (TOR) com proteção contra falha de fase
- 3 elementos de aquecimento
- 3 polos
- Intervalo de ajuste de corrente de disparo: 1.4A a 2.0A
- 1 contato NA e 1 contato NF
- Conexões por borne de parafuso com proteção contra toque
- Grau de proteção IP20
- Conforme com padrão cULus UL Listed
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Relé de Sobrecarga Térmica (TOR) |
| Série / nome da família do produto | Série TH-N |
| Funções | Relé de sobrecarga térmica (TOR) |
| Design | 3 elementos de aquecimento (proteção contra sobrecarga + falha de fase) |
| Corrente nominal | Intervalo de ajuste de corrente de disparo de 1.4A…2.0A |
| Tipo de conexão | Conexões por borne de parafuso com proteção contra toque |
| Polos | 3 Pólos |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Grau de proteção | IP20 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | TH-N20(CX)KPUL1.7A |
| Conforme com padrão(ões) | cULus UL Listed |
Documentos
Este relé é equivalente ao modelo TH-N20(CX)KPUL1.7A.
