Visão geral

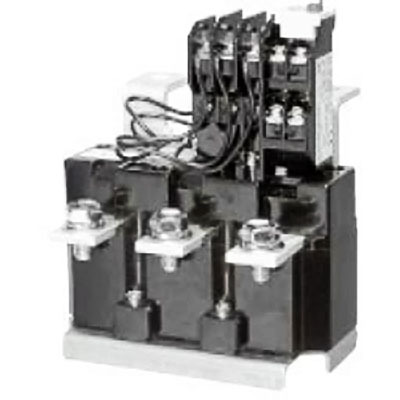

Este dispositivo é um relé de proteção contra sobrecarga e falha de fase, projetado com três elementos aquecedores. Ele oferece proteção contra sobrecarga (O/L) e falha de fase, garantindo a segurança de motores elétricos em aplicações industriais. O modelo opera sem a necessidade de aletas de resfriamento e pertence à série TH-N da Mitsubishi Electric.
Seu design de 3 polos e a faixa de ajuste de corrente de 100A a 150A o tornam versátil para diversas configurações de motores. Inclui contatos auxiliares, sendo 1 contato Normalmente Aberto (NA) e 1 contato Normalmente Fechado (NF), que permitem a integração em sistemas de controle e sinalização.
A conexão é feita por terminais de barramento (Mech. lugs connections), facilitando a instalação em painéis elétricos. O grau de proteção é IP00, indicando que o dispositivo é destinado a ambientes onde não há exposição a elementos externos.
Principais recursos
- Proteção contra sobrecarga e falha de fase
- 3 elementos aquecedores
- Sem aletas de resfriamento
- Faixa de ajuste de corrente de 100A a 150A
- 3 polos
- 1 contato auxiliar NA
- 1 contato auxiliar NF
- Conexão por terminais de barramento
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Relé de Sobrecarga Térmica (TOR) |
| Série/nome da família do produto | Série TH-N |
| Funções | Relé de proteção contra sobrecarga térmica (TOR) |
| Projeto | 3 elementos aquecedores (sobrecarga + proteção contra falha de fase) sem aleta de resfriamento |
| Corrente nominal | Faixa de ajuste de corrente de disparo de 100A…150A |
| Tipo de conexão | Conexões por terminais de barramento |
| Polos | 3 Polos |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Grau de proteção | IP00 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | TH-N220HZKP125A |
Documentos
Este relé é compatível com a série TH-N. Não há informações explícitas sobre substituições neste material.
