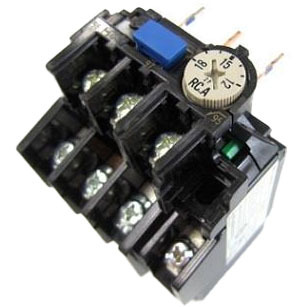

Relé de Sobrecarga Térmica TH-N18KPUL 1.3A Relé de sobrecarga térmica TH-N18KPUL 1.3A da Mitsubishi Electric, com 3 polos e faixa de ajuste de 1.0-1.6A, oferece proteção contra sobrecarga e falha de fase. Possui contatos auxiliares 1NA+1NF e bornes tipo parafuso. ## Visão geral Este é um relé de proteção contra sobrecarga térmica (TOR) da série TH-N da Mitsubishi Electric, projetado para garantir a segurança de motores elétricos. Equipado com três elementos de aquecimento, o dispositivo oferece proteção contra sobrecarga e falha de fase, identificando desequilíbrios de corrente e protegendo contra danos potenciais. Com capacidade de ajuste de corrente de disparo entre 1.0A e 1.6A, este relé de 3 polos é adequado para uma ampla gama de aplicações. Possui 1 contato auxiliar normalmente aberto (NA) e 1 contato auxiliar normalmente fechado (NF), facilitando a integração em sistemas de controle e sinalização. As conexões são feitas por meio de bornes tipo parafuso, garantindo uma ligação segura e confiável. ### Principais recursos * Proteção contra sobrecarga e falha de fase * 3 elementos de aquecimento * Faixa de ajuste de corrente: 1.0A a 1.6A * 3 polos * 1 contato auxiliar NA * 1 contato auxiliar NF * Conexões por bornes tipo parafuso ### Especificações | Parâmetro | Valor | | :———————————— | :——————————————— | | Marca principal | Mitsubishi Electric | | Função principal | Relé de Sobrecarga Térmica (TOR) | | Série / nome da família do produto | Série TH-N | | Funções | Relé de proteção contra sobrecarga térmica (TOR) | | Projeto | 3 elementos de aquecimento (proteção contra sobrecarga + falha de fase) | | Corrente nominal | Faixa de ajuste de corrente de disparo de 1.0A…1.6A | | Tipo de conexão | Conexões por bornes tipo parafuso | | Polos | 3 Polos | | Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA | | Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF | | Grau de proteção | IP00 | | Status do produto do fabricante | Comercializado | | Equivalente a | TH-N18KPUL1.3A | | Em conformidade com norma(s) | cULus UL Listado | ### Documentos * [Mitsubishi – MS-N – Catalog.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjAvMDEvMTQvMTgvMjEvMjEvY2VhNGNiN2YtMzc4Mi00NjU2LThmYjgtODk2ODkxZjgwZDAwL01pdHN1YmlzaGklMjAtJTIwTVMtTiUyMC0lMjBDYXRhbG9nLnBkZiJdXQ?sha=d6ab81ed7c31617b) Este produto é um componente da linha TH-N da Mitsubishi Electric. Para mais informações ou para discutir suas necessidades, entre em contato conosco. [https://mokka-sensors.com.br/#contato](https://mokka-sensors.com.br/#contato)
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | Thermal Overload Relay (TOR) |
| Product series / family name | TH-N series |
| Functions | Thermal overload O/L protection relay (TOR) |
| Design | 3 heating elements (overload + phase failure protection) |
| Rated current | 1.0A…1.6A trip current setting range |
| Connection type | Screw-clamp connections |
| Poles | 3 Pole(s) |
| Normally Open (NO) auxliary contacts | 1 NO contacts |
| Normally Closed (NC) auxiliary contacts | 1 NC contacts |
| Degree of protection | IP00 |
| Manufacturer product status | Commercialized |
| Equivalent to | TH-N18KPUL1.3A |
| Compliant with standard(s) | cULus UL Listed |
