Visão geral

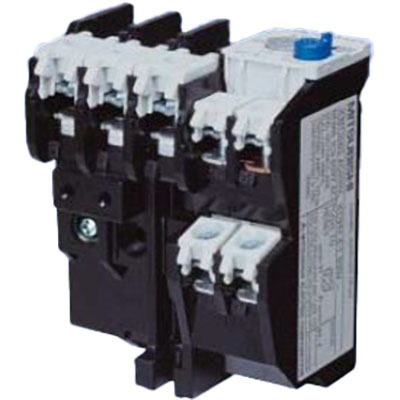

Relé de proteção contra sobrecarga térmica (TOR) com 3 elementos aquecedores, oferecendo proteção contra sobrecarga e falha de fase. Este modelo da série TH-N da Mitsubishi Electric é projetado para garantir a segurança e a operação confiável de seus sistemas elétricos.
O relé possui um alcance de ajuste de corrente de disparo entre 0.55A e 0.85A, com 3 polos e contatos auxiliares do tipo 1 NA (normalmente aberto) e 1 NF (normalmente fechado). As conexões são do tipo bornes aparafusados com proteção contra toque acidental, proporcionando segurança e praticidade na instalação.
Este dispositivo, equivalente ao TH-N20CXHZKPUL0.7A, é uma solução robusta para aplicações industriais que exigem alta confiabilidade e desempenho. A ausência de aletas de resfriamento (cooling fin) o torna adequado para determinadas configurações de painel.
Principais recursos
- Relé de proteção contra sobrecarga térmica (TOR)
- 3 elementos aquecedores (proteção contra sobrecarga e falha de fase)
- Sem aleta de resfriamento
- 3 polos
- Faixa de ajuste de corrente de disparo: 0.55A a 0.85A
- 1 contato NA e 1 contato NF auxiliares
- Conexões em bornes aparafusados com proteção contra toque
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Relé de Sobrecarga Térmica (TOR) |
| Série / nome da família do produto | Série TH-N |
| Funções | Relé de proteção contra sobrecarga térmica (TOR) |
| Design | 3 elementos aquecedores (proteção contra sobrecarga + falha de fase) sem aleta de resfriamento |
| Corrente nominal | Faixa de ajuste de corrente de disparo de 0.55A a 0.85A |
| Tipo de conexão | Conexões em bornes aparafusados com proteção contra toque |
| Polos | 3 polos |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Grau de proteção | IP20 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | TH-N20CXHZKPUL0.7A |
| Em conformidade com a(s) norma(s) | cULus UL Listado |
Documentos
Este produto é compatível com a série MS-N da Mitsubishi Electric.
Entre em contato conosco para mais informações ou para discutir suas necessidades de aplicação.
