Visão geral
Este motor spindle com eixo reto e encoder absoluto integrado tipo 2, da linha Mitsubishi Electric (série SJ-V), apresenta uma saída nominal de 3700W / 3.7kW. Projetado para operar com tensão de alimentação na classe de 200Vac, ele entrega um torque nominal de 14Nm e uma velocidade nominal de 1500rpm.
Possui flange de montagem de 174x174mm com fixação por pés e grau de proteção IP44. O equipamento é classificado para operar em temperaturas ambientes de 0…+40°C, sendo uma solução robusta para diversas necessidades em máquinas operatrizes.
Principais recursos
- Motor Spindle
- Eixo reto com encoder absoluto integrado tipo 2
- Alta performance
- Ampla gama de opções
- Grau de proteção IP44
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor CA |
| Série / nome da família do produto | Série SJ-V |
| Funções | Motor Spindle |
| Design | Eixo reto com encoder absoluto integrado tipo 2, inércia média |
| Tensão de alimentação (CA) | Classe 200Vac |
| Potência ativa nominal (kW) | 3700W / 3.7kW |
| Velocidade de rotação | 1500rpm 10000rpm (máxima) |
| Torque | 14Nm nominal |
| Momento de inércia | 0.009kg.m² (9kg.cm²) |
| Modo de montagem | Flange de 174x174mm com fixação por pés |
| Grau de proteção | IP44 |

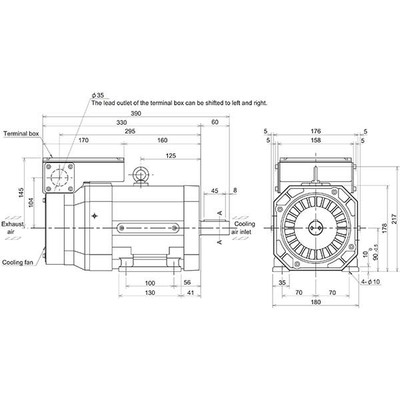

| Dimensões | A238mm x L186mm x P390mm |
| Altura líquida (mm) | 238 mm |
| Largura líquida (mm) | 186 mm |
| Profundidade líquida (mm) | 390 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Carga radial máxima | 980 N |
| Código de pedido / SKU do fabricante | SJ-V3.7-01T(M) |
| Status do produto do fabricante | Comercializado |
Documentos
Motores Spindle de alta performance. Uma vasta gama de motores spindle está disponível e pronta para atender às diversas necessidades de máquinas operatrizes.
Para mais informações sobre este e outros produtos, entre em contato conosco.
