Visão geral
Motor spindle com eixo reto e encoder absoluto integrado tipo 2. Este componente da linha SJ-V da Mitsubishi Electric foi projetado para alta performance em máquinas-ferramenta, oferecendo uma ampla gama de soluções para necessidades diversas.
Com potência nominal de 18.5kW (contínua) e capacidade de 22kW por até 30 minutos, este motor opera na classe de 200Vca, com torque nominal de 118Nm e rotação nominal de 1500rpm. Seu rolamento de alta velocidade e design de média inércia garantem eficiência e durabilidade.
O grau de proteção IP44 assegura resistência a ambientes industriais, e a montagem por flange de 250x250mm facilita a integração em diversos equipamentos. A faixa de temperatura ambiente de operação é de 0 a +40°C.
Principais recursos
- Eixo reto com encoder absoluto integrado tipo 2
- Rolamento de alta velocidade
- Potência nominal de 18.5kW (contínua) / 22kW (máx. 30min)
- Torque nominal de 118Nm
- Rotação nominal de 1500rpm
- Montagem por flange 250x250mm
- Grau de proteção IP44
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor CA |
| Série / Nome da família do produto | Série SJ-V |
| Funções | Motor spindle |
| Projeto | Eixo reto com encoder absoluto integrado tipo 2, rolamento de alta velocidade, média inércia |
| Tensão de alimentação (CA) | Classe 200Vca |
| Potência ativa nominal (kW) | 18.5kW (contínua) 22kW (máx. 30min) |
| Velocidade de rotação | 1500rpm 8000rpm (máxima) |
| Torque | 118Nm nominal |
| Momento de inércia | 0.08kg.m² (800kg.cm²) |
| Modo de montagem | Montagem por flange 250x250mm |
| Grau de proteção | IP44 |

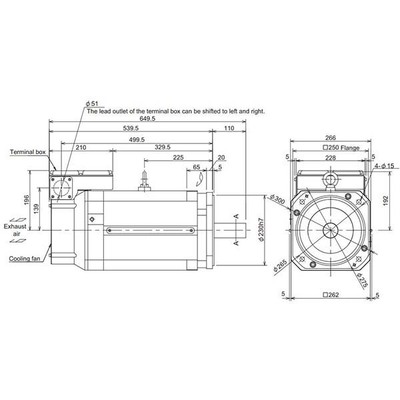

| Dimensões | A332mm x L272mm x P649.5mm |
| Altura líquida (mm) | 332 mm |
| Largura líquida (mm) | 272 mm |
| Profundidade líquida (mm) | 649.5 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Carga radial máxima | 1960 N |
| Código de pedido / SKU do fabricante | SJ-V30-02ZT(F) |
| Status do produto do fabricante | Comercializado |
| Benefícios | Motores spindle de alta performance. Uma vasta gama de motores spindle está disponível, todos prontos para atender às necessidades diversificadas de máquinas-ferramenta. |
Documentos
Este produto faz parte da linha de motores spindle da Mitsubishi Electric. Para informações sobre compatibilidade ou substituições, consulte a documentação técnica ou entre em contato.
