Visão geral
Este motor spindle com eixo reto incorpora um encoder absoluto tipo 2 para feedback preciso e oferece saída de potência constante em uma ampla faixa de operação. Projetado pela Mitsubishi Electric, pertencente à série SJ-V, este motor apresenta uma potência nominal de 11kW e é compatível com classes de tensão de alimentação de 400Vac.
O dispositivo entrega um torque nominal de 115Nm e uma velocidade rotacional nominal de 750rpm, com uma velocidade máxima de 6000rpm. Sua construção robusta inclui uma flange de 250x250mm com montagem por pés e proteção IP44, sendo adequado para operação em temperaturas ambientes de 0 a 40°C.
Principais recursos
- Eixo reto com encoder absoluto tipo 2 integrado
- Saída de potência constante em ampla faixa
- Série SJ-V da Mitsubishi Electric
- Potência nominal de 11kW
- Tensão de alimentação de 400Vac
- Torque nominal de 115Nm
- Velocidade rotacional de 750rpm (nominal) / 6000rpm (máxima)
- Montagem em flange 250x250mm com pés
- Grau de proteção IP44
- Operação em temperatura ambiente de 0 a 40°C
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor CA |
| Série/Nome da família do produto | Série SJ-V |
| Funções | Motor spindle |
| Projeto | Eixo reto com encoder absoluto integrado tipo 2, saída constante de ampla faixa, inércia média |
| Tensão de alimentação (CA) | Classe 400Vac |
| Potência ativa nominal (kW) | 11kW |
| Velocidade de rotação | 750rpm 6000rpm (máxima) |
| Torque | 115Nm nominal |
| Momento de inércia | 0.08kg.m² (800kg.cm²) |
| Modo de montagem | Flange de 250x250mm com montagem por pés |
| Grau de proteção | IP44 |

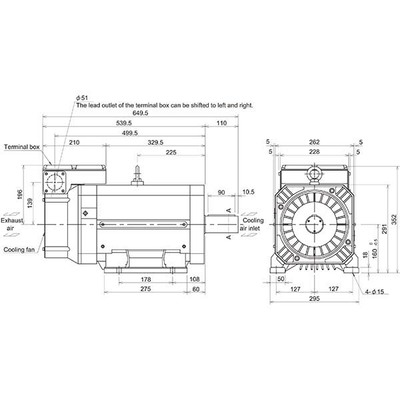

| Dimensões | A352mm x L295mm x P649.5mm |
| Altura líquida (mm) | 352 mm |
| Largura líquida (mm) | 295 mm |
| Profundidade líquida (mm) | 649.5 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Carga radial máxima | 2940 N |
| Código de pedido / SKU do fabricante | SJ-4-V18.5-17WT(M) |
| Status do produto do fabricante | Descontinuado |
Documentos
Este produto está descontinuado pelo fabricante.
Entre em contato para mais informações e suporte.
