Visão geral
Motor spindle com eixo reto e encoder absoluto integrado, tipo 2. Possui saída de potência constante em ampla faixa, com potência nominal de 9000W (9kW). Projetado para operar com tensão de alimentação na classe de 400Vac, este motor oferece torque nominal de 95.5Nm e velocidade nominal de 750rpm.
Com flange de montagem de 250x250mm com fixação por pés e grau de proteção IP44, é adequado para ambientes operacionais entre 0°C e +40°C. A série SJ-V da Mitsubishi Electric é reconhecida pela sua confiabilidade e performance em diversas aplicações industriais.
Principais recursos
- Eixo reto
- Encoder absoluto integrado (tipo 2)
- Saída de potência constante em ampla faixa
- Potência nominal de 9000W / 9kW
- Torque nominal de 95.5Nm
- Velocidade nominal de 750rpm
- Flange de montagem de 250x250mm com fixação por pés
- Grau de proteção IP44
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor CA |
| Série / nome da família do produto | Série SJ-V |
| Funções | Motor spindle |
| Projeto | Eixo reto com feedback absoluto integrado, encoder tipo 2, saída constante em ampla faixa, inércia média |
| Tensão de alimentação (CA) | Classe 400Vac |
| Potência ativa nominal (kW) | 9000W / 9kW |
| Velocidade de rotação | 750rpm 6000rpm (máxima) |
| Torque | 95.5Nm nominal |
| Momento de inércia | 0.06kg.m² (600kg.cm²) |
| Modo de montagem | Flange de 250x250mm com fixação por pés |
| Grau de proteção | IP44 |

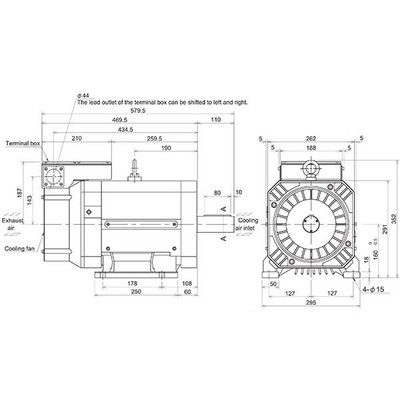

| Dimensões | A352mm x L295mm x P579.5mm |
| Altura líquida (mm) | 352 mm |
| Largura líquida (mm) | 295 mm |
| Profundidade líquida (mm) | 579.5 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Carga radial máxima | 2940 N |
| Código de pedido / SKU do fabricante | SJ-4-V15-20WT(M) |
| Status do produto do fabricante | Comercializado |
Documentos
Este produto é comercializado pela Mitsubishi Electric.
Entre em contato para mais informações ou para solicitar uma cotação.
