Motor Spindle Mitsubishi Electric SJ-V 5.5kW IP44 Motor Spindle Mitsubishi Electric SJ-V SJ-4-V11-22ZT(F), 5.5kW, 1500RPM, Eixo Reto, Encoder Absoluto IP44. ## Visão geral Este motor de spindle da série SJ-V da Mitsubishi Electric é equipado com um eixo reto e feedback absoluto embutido tipo 2. Possui rolamentos de alta velocidade e oferece uma potência nominal de 5500W (5.5kW) em operação contínua, com capacidade de 7.5kW por até 30 minutos. Projetado para operar com tensão de 400Vac, este motor proporciona torque nominal de 35Nm e velocidade de rotação nominal de 1500rpm. Sua montagem é flangeada no padrão 204x204mm e possui grau de proteção IP44, operando em temperaturas ambientes de 0 a 40°C. O design incorpora um encoder absoluto embutido tipo 2 e rolamentos de alta velocidade, otimizados para aplicações de médio momento de inércia. O modelo SJ-4-V11-22ZT(F) é uma solução robusta e confiável para diversas aplicações industriais que exigem precisão e alta performance. ### Principais recursos * Motor de spindle * Eixo reto * Encoder absoluto embutido tipo 2 * Rolamentos de alta velocidade * Potência nominal de 5.5kW (contínua) / 7.5kW (30min máx.) * Montagem em flange 204x204mm * Grau de proteção IP44 ### Especificações | Parâmetro | Valor | | :———————————- | :————————————————————– | | Marca principal | Mitsubishi Electric | | Função principal | Servomotor CA | | Série / nome da família do produto | SJ-V series | | Funções | Motor de spindle | | Design | Eixo reto, feedback absoluto embutido tipo 2, rolamento de alta velocidade, inércia média | | Tensão de alimentação (CA) | Classe 400Vac | | Potência ativa nominal (kW) | 5500W / 5.5kW (contínua) 7.5kW (30min máx.) | | Velocidade de rotação | 1500rpm, 12000rpm (máxima) | | Torque | 35Nm nominal | | Momento de inércia | 0.025kg.m² (250kg.cm²) | | Modo de montagem | Montagem em flange 204x204mm | | Grau de proteção | IP44 | | Dimensões | A269mm x L218mm x P520mm | | Altura líquida (mm) | 269 mm | | Largura líquida (mm) | 218 mm | | Profundidade líquida (mm) | 520 mm | | Temperatura do ar ambiente para operação | 0…+40 °C | | Temperatura do ar ambiente para armazenamento | -20°C…+65 °C | | Carga radial máxima | 980 N | | Código de pedido / SKU do fabricante | SJ-4-V11-22ZT(F) | | Status do produto do fabricante | Comercializado | ### Documentos * [Mitsubishi Electric – MELSERVO CNC MDS-D2 series – User manual.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjIvMDIvMTAvMTUvMDUvMDgvMTM1MGIzNmItYTYxMi00NjNlLWE4MGUtZWNmNzM5ZDJlMDgyL01pdHN1YmlzaGklMjBFbGVjdHJpYyUyMC0lMjBNRUxTRVJWTyUyMENOQyUyME1EUy1EMiUyMHNlcmllcyUyMC0lMjBVc2VyJTIwbWFudWFsLnBkZiJdXQ?sha=65ac5ac141ab667a) Para mais informações ou para adquirir este produto, entre em contato conosco.
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | AC servo motor |
| Product series / family name | SJ-V series |
| Functions | Spindle motor |
| Design | straight shaft built-in absolute feedback encod. type 2 high-speed bearing medium inertia |
| Supply voltage (AC) | 400Vac class |
| Rated active power (kW) | 5500W / 5.5kW (continuous rating) 7.5kW (for 30min max.) |
| Rotational speed | 1500rpm 12000rpm (maximum) |
| Torque | 35Nm nominal |
| Moment of inertia | 0.025kg.m2 (250kg.cm2) |

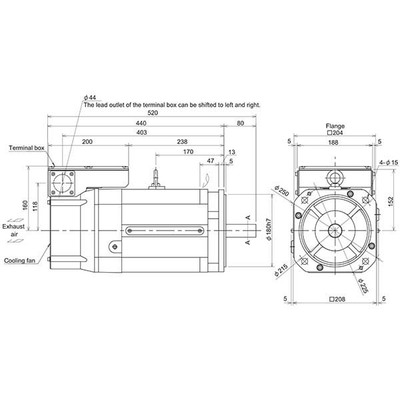

| Mounting mode | 204x204mm flange mounting |
| Degree of protection | IP44 |
| Dimensions | H269mm x W218mm x D520mm |
| Net Height (mm) | 269 mm |
| Net Width (mm) | 218 mm |
| Net Depth (mm) | 520 mm |
| Ambient air temperature for operation | 0…+40 °C |
| Ambient air temperature for storage | -20°C…+65 °C |
| Maximum radial load | 980 N |
| Order code / Manufacturer SKU | SJ-4-V11-22ZT(F) |
| Manufacturer product status | Commercialized |
