Visão geral
Motor spindle com eixo reto e feedback absoluto integrado tipo 1 com detecção de fase Z, da linha SJ-V da Mitsubishi Electric. Possui potência nominal de 2200W / 2.2kW e é compatível com classe de tensão de alimentação de 200Vac.
Este motor oferece torque nominal de 9.5Nm e rotação nominal de 1500rpm, sendo adequado para montagem em flange de 174x174mm. Com grau de proteção IP44, é projetado para operar em temperaturas ambientes de 0 a 40°C, garantindo robustez em aplicações industriais.
Principais recursos
- Motor Spindle
- Eixo Reto
- Encoder Absoluto Integrado (Tipo 1, Fase Z)
- Potência de 2.2kW
- Torque Nominal de 9.5Nm
- Velocidade Nominal de 1500rpm
- Montagem em Flange (174x174mm)
- Grau de Proteção IP44
- Faixa de Temperatura Operacional: 0 a 40°C
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor CA |
| Série / nome da família do produto | Série SJ-V |
| Funções | Motor Spindle |
| Design | Eixo reto com feedback absoluto integrado, encoder tipo 1, detecção de fase Z, inércia média |
| Tensão de alimentação (CA) | Classe 200Vac |
| Potência ativa nominal (kW) | 2200W / 2.2kW |
| Velocidade de rotação | 1500rpm / 10000rpm (máxima) |
| Torque | 9.5Nm nominal |
| Momento de inércia | 0.007kg.m² (7kg.cm²) |

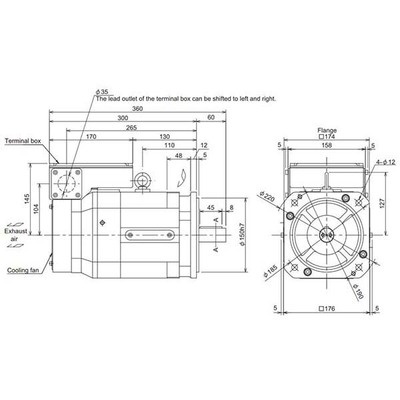

| Modo de montagem | Montagem em flange 174x174mm |
| Grau de proteção | IP44 |
| Largura líquida (mm) | 186 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Carga radial máxima | 980 N |
| Código de pedido / SKU do fabricante | SJ-V2.2-01M(F) |
| Status do produto do fabricante | Comercializado |
Documentos
Os motores Spindle da série SJ-V da Mitsubishi Electric oferecem alto desempenho e uma vasta gama de opções para atender às necessidades diversificadas de máquinas-ferramenta.
Para mais informações ou para discutir suas necessidades específicas, entre em contato conosco.
