Visão geral
O motor spindle com eixo reto e encoder absoluto integrado tipo 2 é um componente da série SJ-V da Mitsubishi Electric, projetado para alta velocidade e precisão. Com uma saída nominal de 15kW, este motor opera em uma classe de tensão de alimentação de 200Vac, entregando um torque nominal de 70Nm e atingindo uma velocidade nominal de 1500rpm.
Este equipamento é adequado para ambientes com temperatura de operação entre 0 e 40°C e possui um grau de proteção IP44, garantindo resistência contra poeira e respingos d’água. Sua montagem é do tipo flange de 250x250mm, facilitando a integração em diversas máquinas operatrizes que necessitam de um motor spindle de alto desempenho.
Principais recursos
- Motor spindle com eixo reto
- Encoder absoluto integrado tipo 2
- Rolamentos de alta velocidade
- Classificação de tensão de alimentação 200Vac
- Potência de saída nominal de 15kW
- Torque nominal de 70Nm
- Velocidade nominal de 1500rpm
- Montagem em flange de 250x250mm
- Grau de proteção IP44
- Faixa de temperatura de operação 0…+40 °C
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Servomotor CA |
| Série / nome da família do produto | Série SJ-V |
| Funções | Motor spindle |
| Projeto | Eixo reto com encoder absoluto integrado tipo 2, rolamento de alta velocidade, inércia média |
| Tensão de alimentação (CA) | Classe 200Vac |
| Potência ativa nominal (kW) | 15kW |
| Velocidade de rotação | 1500rpm / 10000rpm (máxima) |
| Torque | 70Nm nominal |
| Momento de inércia | 0.058kg.m² (580kg.cm²) |
| Modo de montagem | Montagem em flange de 250x250mm |
| Grau de proteção | IP44 |

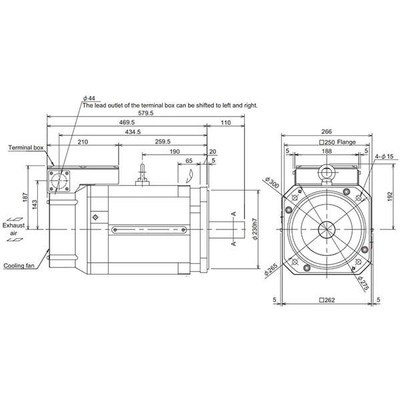

| Dimensões | A328mm x L272mm x P579.5mm |
| Altura líquida (mm) | 328 mm |
| Largura líquida (mm) | 272 mm |
| Profundidade líquida (mm) | 579.5 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Carga radial máxima | 2450 N |
| Código de pedido / SKU do fabricante | SJ-V22-06ZT(F) |
| Status do produto do fabricante | Comercializado |
| Benefícios | Motores spindle de alto desempenho. Uma vasta gama de motores spindle está disponível e pronta para atender às diversas necessidades de máquinas operatrizes. |
Documentos
O Motor Spindle Mitsubishi Electric SJ-V22-06ZT(F) é um componente comercializado, ideal para aplicações em máquinas operatrizes que exigem alta performance. Consulte os documentos disponíveis para mais detalhes técnicos.
