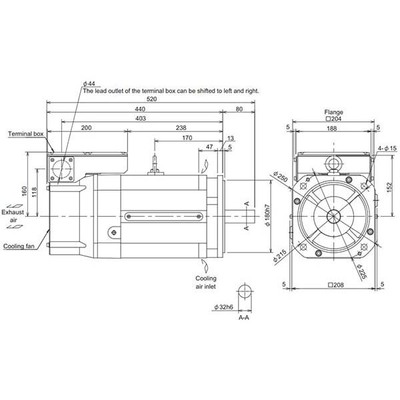

Motor Spindle Mitsubishi Electric Série SJ-V, 7.5kW/1500rpm, Eixo Reto, Encoder Absoluto, Flange 204mm, IP44, SJ-V11-06ZT(F)
Visão geral
Motor spindle com eixo reto e encoder absoluto integrado tipo 2. Destaca-se pelos seus rolamentos de alta velocidade, sendo um componente da série SJ-V da Mitsubishi Electric.
Possui potência nominal de saída de 7500W / 7.5kW (contínua) e capacidade para 11kW por até 30 minutos. Opera em classe de tensão de alimentação de 200Vac, com torque nominal de 35Nm e velocidade rotacional nominal de 1500rpm. A montagem é realizada por flange de 204x204mm, com grau de proteção IP44 e operação em temperatura ambiente de 0 a 40°C.
Principais recursos
- Eixo reto
- Encoder absoluto tipo 2 integrado
- Rolamentos de alta velocidade
- Potência nominal de 7.5kW (contínua) / 11kW (30min max.)
- Torque nominal de 35Nm
- Velocidade rotacional nominal de 1500rpm
- Flange de montagem 204x204mm
- Grau de proteção IP44
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor CA |
| Série / nome da família do produto | Série SJ-V |
| Funções | Motor spindle |
| Design | Eixo reto, encoder absoluto tipo 2 integrado, rolamento de alta velocidade, inércia média |
| Tensão de alimentação (CA) | Classe 200Vac |
| Potência ativa nominal (kW) | 7500W / 7.5kW (nominal contínuo) 11kW (para 30min máx.) |
| Velocidade de rotação | 1500rpm, 12000rpm (máxima) |
| Torque | 35Nm nominal |
| Momento de inércia | 0.025kg.m² (250kg.cm²) |
| Modo de montagem | Montagem por flange 204x204mm |
| Grau de proteção | IP44 |
| Dimensões | A269mm x L218mm x P520mm |
| Altura líquida (mm) | 269 mm |
| Largura líquida (mm) | 218 mm |
| Profundidade líquida (mm) | 520 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Carga radial máxima | 980 N |
| Código de pedido / SKU do fabricante | SJ-V11-06ZT(F) |
| Status do produto do fabricante | Comercializado |
| Benefícios | Motores spindle de alto desempenho. Uma vasta gama de motores spindle está disponível, todos prontos para suportar as necessidades diversificadas de máquinas-ferramenta. |
Documentos
O motor spindle SJ-V11-06ZT(F) é um componente da linha SJ-V da Mitsubishi Electric, projetado para aplicações que exigem alto desempenho e precisão.
Entre em contato para mais informações sobre este produto e suas aplicações.
