Visão geral
Este é um motor Spindle Mitsubishi Electric da série SJ-V, projetado para oferecer alto desempenho em aplicações de máquinas operatrizes. Possui eixo reto e um encoder absoluto integrado do tipo 2, garantindo precisão no controle e feedback de posição.
Com saída de potência constante em uma ampla faixa de rotação, este motor entrega 7.5kW (7500W) de potência nominal e 70Nm de torque nominal, operando a uma velocidade nominal de 750rpm. A classe de tensão de alimentação é de 200Vac.
Sua montagem é feita por flange de 250x250mm e o grau de proteção é IP44, o que o torna adequado para operação em ambientes com temperatura ambiente entre 0°C e 40°C. Este motor combina robustez com tecnologia avançada para atender às necessidades diversificadas de ferramentas de corte.
Principais recursos
- Eixo reto com encoder absoluto integrado tipo 2
- Saída de potência constante em ampla faixa
- Alto desempenho para máquinas operatrizes
- Grau de proteção IP44
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor CA |
| Série / nome da família do produto | Série SJ-V |
| Funções | Motor Spindle |
| Projeto | Eixo reto com encoder absoluto integrado tipo 2, saída constante em ampla faixa, inércia média |
| Tensão de alimentação (CA) | Classe 200Vac |
| Potência ativa nominal (kW) | 7500W / 7.5kW |
| Velocidade de rotação | 750rpm (nominal) / 6000rpm (máxima) |
| Torque | 70Nm (nominal) |
| Momento de inércia | 0.0575kg.m² (575kg.cm²) |

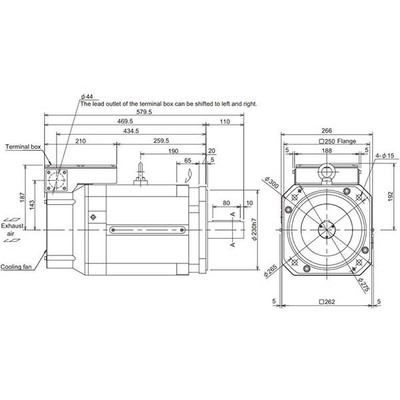

| Modo de montagem | Montagem por flange 250x250mm |
| Grau de proteção | IP44 |
| Dimensões | A328mm x L272mm x P579.5mm |
| Altura líquida (mm) | 328 mm |
| Largura líquida (mm) | 272 mm |
| Profundidade líquida (mm) | 579.5 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Carga radial máxima | 2940 N |
| Código de pedido / SKU do fabricante | SJ-V11-09WT(F) |
| Status do produto do fabricante | Comercializado |
Documentos
Motores Spindle de alto desempenho. Uma vasta gama de motores Spindle está disponível e todos prontos para suportar as necessidades diversificadas das máquinas operatrizes.
Entre em contato para mais informações sobre este produto ou para verificar compatibilidades.
