Visão geral
Este motor spindle da Mitsubishi Electric, série SJ-V, foi projetado para aplicações de usinagem de precisão. Possui um eixo reto integrado com feedback absoluto do tipo 2, garantindo controle e monitoramento precisos da posição e velocidade.
Oferece saída de potência constante em ampla faixa, com potência nominal de 7500W (7.5kW) e torque nominal de 70Nm. A velocidade nominal é de 750rpm, com uma velocidade máxima de 6000rpm, adequado para diversas tarefas de furação, fresamento e torneamento.
Construído com flange de montagem de 250x250mm e proteção IP44, este motor é robusto e confiável para ambientes industriais. Sua tensão de alimentação é de 400Vca, e opera em temperaturas ambientes de 0 a +40°C.
Principais recursos
- Motor Spindle
- Eixo reto
- Encoder absoluto integrado tipo 2
- Saída de potência constante em ampla faixa
- Montagem por flange de 250x250mm
- Grau de proteção IP44
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor CA |
| Série / nome da família do produto | Série SJ-V |
| Funções | Motor Spindle |
| Projeto | Eixo reto, encoder absoluto integrado tipo 2, saída constante de ampla faixa, inércia média |
| Tensão de alimentação (CA) | Classe 400Vca |
| Potência ativa nominal (kW) | 7500W / 7.5kW |
| Velocidade de rotação | 750rpm 6000rpm (máxima) |
| Torque | 70Nm nominal |
| Momento de inércia | 0.06kg.m² (600kg.cm²) |
| Modo de montagem | Montagem por flange de 250x250mm |
| Grau de proteção | IP44 |

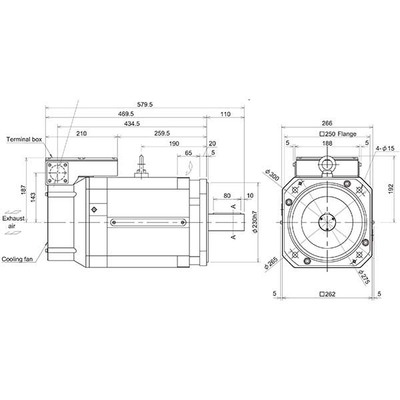

| Dimensões | A323mm x L272mm x P579.5mm |
| Altura líquida (mm) | 323 mm |
| Largura líquida (mm) | 272 mm |
| Profundidade líquida (mm) | 579.5 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Carga radial máxima | 2940 N |
| Código de pedido / SKU do fabricante | SJ-4-V11-21WT(F) |
| Status do produto do fabricante | Descontinuado |
Documentos
Este produto é identificado pelo SKU SJ-4-V11-21WT(F). Como descontinuado, recomendamos a verificação de compatibilidade ou possíveis substituições com nossos consultores técnicos.
Entre em contato para mais informações ou para discutir suas necessidades de automação.
