Visão geral
Este motor spindle da série SJ-V da Mitsubishi Electric é uma unidade de alto desempenho projetada para aplicações de máquinas-ferramenta. Ele apresenta um eixo reto com rolamentos de alta velocidade e um feedback absoluto embutido, tipo 2, garantindo precisão e confiabilidade nas operações.
Com uma capacidade nominal de 55kW, tensão de alimentação de 200Vac e torque nominal de 374Nm, este motor é adequado para tarefas que exigem potência e controle robustos. Sua montagem por flange de 480x480mm e grau de proteção IP44 o tornam versátil para diferentes ambientes industriais.
Principais recursos
- Eixo reto com rolamentos de alta velocidade
- Encoder absoluto embutido, tipo 2
- Potência nominal de 55kW
- Torque nominal de 374Nm
- Montagem por flange de 480x480mm
- Grau de proteção IP44
- Classe de tensão de alimentação 200Vac
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor CA |
| Série / nome da família do produto | Série SJ-V |
| Funções | Motor Spindle |
| Design | Eixo reto com feedback absoluto embutido tipo 2, rolamento de alta velocidade, inércia média |
| Tensão de alimentação (CA) | Classe 200Vac |
| Potência ativa nominal (kW) | 55kW |
| Velocidade de rotação | 1150rpm 4500rpm (máxima) |
| Torque | 374Nm nominal |
| Momento de inércia | 0.8475kg.m2 (847.5kg.cm2) |
| Modo de montagem | Montagem por flange de 480x480mm |
| Grau de proteção | IP44 |

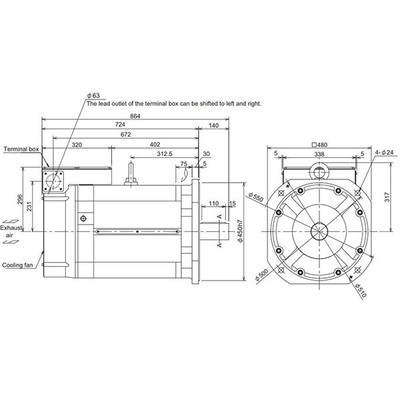

| Dimensões | A557mm x L480mm x P864mm |
| Altura líquida (mm) | 557 mm |
| Largura líquida (mm) | 480 mm |
| Profundidade líquida (mm) | 864 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Carga radial máxima | 5880 N |
| Código de pedido / SKU do fabricante | SJ-V55-01ZT(F) |
| Status do produto do fabricante | Comercializado |
| Benefícios | Motores spindle de alto desempenho. Uma vasta gama de motores spindle está disponível e pronta para suportar necessidades diversificadas de máquinas-ferramenta. |
Documentos
Este motor é parte da linha de motores spindle de alto desempenho da Mitsubishi Electric, projetada para atender a uma ampla gama de necessidades em máquinas-ferramenta.
