Visão geral
O motor Spindle SJ-V37-01T(F) da Mitsubishi Electric é uma unidade de alta performance com eixo reto e feedback de feedback absoluto integrado, tipo 2. Projetado para aplicações exigentes, ele oferece uma potência nominal de 37kW e um torque nominal de 249Nm, com velocidade nominal de 1150rpm.
Este modelo pertence à série SJ-V e opera com tensão de alimentação de 200Vca. Sua capacidade de montagem é através de flange de 320x320mm e conta com grau de proteção IP44, adequado para operação em temperaturas ambientes entre 0 e 40°C.
Principais recursos
- Motor Spindle com eixo reto
- Encoder absoluto integrado tipo 2
- Potência nominal de 37kW
- Torque nominal de 249Nm
- Velocidade nominal de 1150rpm
- Tensão de alimentação 200Vca
- Flange de montagem 320x320mm
- Grau de proteção IP44
- Construção de média inércia
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor CA |
| Série / nome da família do produto | Série SJ-V |
| Funções | Motor Spindle |
| Projeto | Eixo reto com encoder absoluto integrado tipo 2, média inércia |
| Tensão de alimentação (CA) | Classe 200Vca |
| Potência ativa nominal (kW) | 37kW |
| Velocidade de rotação | 1150rpm 3400rpm (máxima) |
| Torque | 249Nm nominal |
| Momento de inércia | 0.34kg.m² (340kg.cm²) |
| Modo de montagem | Montagem com flange 320x320mm |
| Grau de proteção | IP44 |

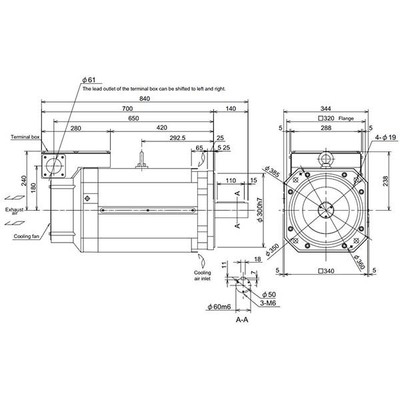

| Dimensões | A415mm x L350mm x P840mm |
| Altura líquida (mm) | 415 mm |
| Largura líquida (mm) | 350 mm |
| Profundidade líquida (mm) | 840 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Carga radial máxima | 3920 N |
| Código de pedido / SKU do fabricante | SJ-V37-01T(F) |
| Status do produto do fabricante | Descontinuado |
| Benefícios | Motores Spindle de alta performance. Uma vasta gama de motores Spindle está disponível para atender às necessidades diversificadas de máquinas operatrizes. |
Documentos
Observação: O status do produto do fabricante é “Descontinuado”.
Entre em contato para mais informações e suporte técnico.
