Motor Spindle Mitsubishi Electric SJ-V 18,5kW IP44 Motor Spindle Mitsubishi Electric SJ-V18.5-01M(F) com 18,5kW, eixo reto e encoder absoluto. Ideal para máquinas operatrizes.
Visão geral
Este motor spindle da série SJ-V da Mitsubishi Electric apresenta um eixo reto com feedback absoluto embutido, detecção de fase Z e classificação de proteção IP44. Projetado para aplicações de máquinas operatrizes, oferece alta performance e confiabilidade.
Com potência nominal de 18.500W (18,5kW) e velocidade nominal de 1500rpm, este motor é alimentado por uma classe de tensão de 200Vac e entrega um torque nominal de 95,5Nm. Seu flange de montagem de 250x250mm e suas dimensões compactas facilitam a integração em diversos sistemas.
A faixa de temperatura ambiente para operação varia de 0 a +40°C, garantindo o funcionamento adequado em condições industriais diversas. O design de média inércia do motor contribui para sua eficiência e resposta dinâmica.
Principais recursos
- Eixo reto com encoder absoluto embutido (tipo 1)
- Detecção de fase Z
- Potência nominal de 18,5kW
- Tensão de alimentação de 200Vac
- Torque nominal de 95,5Nm
- Velocidade rotacional de 1500rpm (máxima de 6000rpm)
- Montagem por flange de 250x250mm
- Grau de proteção IP44
- Faixa de temperatura de operação de 0 a 40°C
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor CA |
| Série / nome da família do produto | Série SJ-V |
| Funções | Motor spindle |
| Design | Eixo reto com encoder absoluto embutido tipo 1, detecção de fase Z, inércia média |
| Tensão de alimentação (CA) | Classe 200Vac |
| Potência ativa nominal (kW) | 18500W / 18,5kW |
| Velocidade de rotação | 1500rpm 6000rpm (máxima) |
| Torque | 95,5Nm nominal |
| Momento de inércia | 0,06kg.m² (60kg.cm²) |
| Modo de montagem | Montagem por flange de 250x250mm |
| Grau de proteção | IP44 |

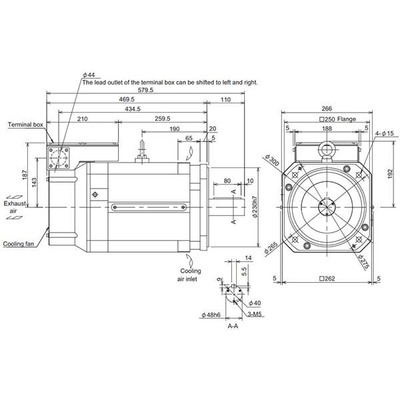

| Dimensões | A328mm x L272mm x P579,5mm |
| Altura líquida (mm) | 328 mm |
| Largura líquida (mm) | 272 mm |
| Profundidade líquida (mm) | 579,5 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Carga radial máxima | 2940 N |
| Código de pedido / SKU do fabricante | SJ-V18.5-01M(F) |
| Status do produto do fabricante | Comercializado |
| Benefícios | Motores spindle de alto desempenho. Uma vasta gama de motores spindle está disponível, todos prontos para suportar as diversas necessidades de máquinas operatrizes. |
Documentos
Este produto é parte da linha de motores spindle de alta performance da Mitsubishi Electric, projetados para atender às exigências de diversas máquinas operatrizes.
Entre em contato para mais informações.
