Visão geral
Este é um motor spindle com eixo reto e encoder de feedback absoluto integrado, tipo 2, da série SJ-V da Mitsubishi Electric. Ele oferece uma saída nominal de 15kW e opera em uma classe de tensão de alimentação de 200Vac. O torque nominal é de 70Nm, com velocidade rotacional nominal de 1500rpm.
Projetado com montagem por flange de 250x250mm e grau de proteção IP44, este motor é adequado para operação em temperaturas ambientes de 0 a 40°C. Ele faz parte da linha MELSERVO da Mitsubishi Electric, conhecida por sua alta performance e confiabilidade em aplicações de máquinas operatrizes.
Principais recursos
- Motor Spindle com eixo reto
- Feedback absoluto integrado tipo 2
- Potência nominal de 15kW
- Torque nominal de 70Nm
- Velocidade nominal de 1500rpm (máxima de 6000rpm)
- Montagem por flange de 250x250mm
- Grau de proteção IP44
- Faixa de temperatura operacional de 0…+40°C
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor CA |
| Série / nome da família de produtos | Série SJ-V |
| Funções | Motor Spindle |
| Projeto | Eixo reto, encoder de feedback absoluto integrado tipo 2, inércia média |
| Tensão de alimentação (CA) | Classe 200Vac |
| Potência ativa nominal (kW) | 15kW |
| Velocidade de rotação | 1500rpm 6000rpm (máxima) |
| Torque | 70Nm nominal |
| Momento de inércia | 0.06kg.m2 (60kg.cm2) |
| Modo de montagem | Montagem por flange de 250x250mm |
| Grau de proteção | IP44 |

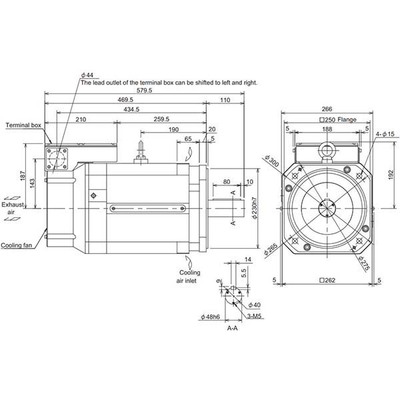

| Dimensões | A328mm x L272mm x P579.5mm |
| Altura líquida (mm) | 328 mm |
| Largura líquida (mm) | 272 mm |
| Profundidade líquida (mm) | 579.5 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Carga radial máxima | 2940 N |
| Código de pedido / SKU do fabricante | SJ-V15-01T(F) |
| Status do produto do fabricante | Descontinuado |
| Benefícios | Motores spindle de alto desempenho. Uma vasta gama de motores spindle está disponível e pronta para suportar as diversas necessidades de máquinas operatrizes. |
Documentos
Este produto é um motor spindle da Mitsubishi Electric com feedback absoluto integrado. Verifique as especificações técnicas para compatibilidade.
Entre em contato para mais informações sobre o Motor Spindle Mitsubishi Electric SJ-V15-01T(F).
