Visão geral

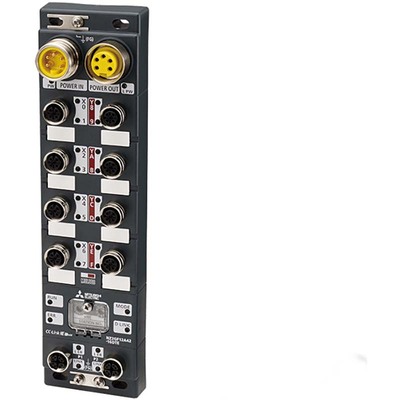

Este módulo de unidade de entrada e saída digital remota mista, ou combinada, é projetado para ser à prova d’água e poeira, ideal para instalação em campo ou em máquinas. Integra a rede CC-Link IE Field, oferecendo robustez em ambientes industriais desafiadores.
O dispositivo pertence à série NZ2GF da Mitsubishi Electric e apresenta 16 I/Os no total, compostos por 8 entradas digitais (24Vcc, comum negativo, tipo Source) e 8 saídas digitais (24Vcc, tipo Source). Sua construção com grau de proteção IP67 garante resistência a intempéries.
Equipado com conectores de alimentação de 7/8″ (dois) e conectores M12 para as I/Os (oito) e comunicação (dois), o módulo suporta a capacidade de comunicação CC-Link. A tensão de alimentação é de 24Vcc, sendo equivalente ao código NZ2GF12A4216DTE.
Principais recursos
- Unidade remota digital mista (entrada e saída)
- Conectividade à rede CC-Link IE Field
- Design à prova d’água e poeira (IP67)
- Ideal para instalação em campo/máquina
- 8 entradas digitais (24Vcc)
- 8 saídas digitais (24Vcc)
- Conectores de alimentação 7/8″
- Conectores M12 para I/Os e comunicação
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Controlador de I/O Remoto |
| Série / Nome da família do produto | Automação industrial > I/Os remotos autônomos para aplicações de segurança > Gateway/bridge integrado + I/Os |
| Nome do sub-range | Série NZ2GF (à prova d’água/poeira) |
| Funções | Módulo de unidade de entrada e saída digital remota mista/combinada |
| Projeto | Rede CC-Link IE Field à prova d’água/poeira para instalação em campo/máquina (IP67) |
| Tensão de alimentação (CC) | 24Vcc |
| Tipo de conexão | 2 conectores de 7/8″ (PWR) 8 conectores M12 (I/Os) 2 conectores M12 (comunicação) |
| Protocolo de comunicação | CC-Link |
| Entradas digitais | 8 x entradas digitais (24Vcc; comum negativo; Source) |
| Saídas digitais | 8 x saídas digitais (24Vcc; Source) |
| Grau de proteção | IP67 |
| Código de pedido / SKU do fabricante | NZ2GF12A42-16DTE |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NZ2GF12A4216DTE |
Documentos
- Mitsubishi Electric – CC-Link IE Field network waterproof-dustproof remote I-O modules – Manual.pdf
- Mitsubishi Electric – CC-Link IE Field network waterproof-dustproof remote I-O modules – Manual.pdf
O módulo é equivalente ao código NZ2GF12A4216DTE.
Para mais informações ou para adquirir este produto, entre em contato conosco.
