Visão geral

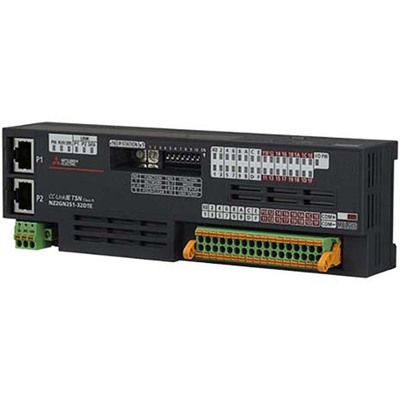

Este módulo é uma unidade remota de entrada e saída digital mista/combinada, projetada para instalação em painéis e comunicação via rede CC-Link IE TSN. Ele oferece 32 pontos de I/O, compostos por 16 entradas digitais e 16 saídas digitais.
As entradas digitais operam com tensão de 24Vcc e são do tipo negativo comum (Source), enquanto as saídas digitais também operam com 24Vcc e são do tipo Source. A conexão é realizada através de terminais de mola, proporcionando uma instalação eficiente e segura.
Este módulo faz parte da série NZ2GN da Mitsubishi Electric, uma solução robusta para automação industrial que integra funcionalidades de gateway/ponte com I/Os distribuídos, garantindo conectividade e controle em sistemas de grande escala.
Principais recursos
- Módulo remoto combinado de entrada e saída digital
- Rede CC-Link IE TSN
- Instalação em painel
- 32 I/O (16 entradas digitais / 16 saídas digitais)
- Tensão de alimentação 24Vcc
- Conexão por terminais de mola
- Protocolo de comunicação CC-Link
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Controlador de I/O remoto |
| Série / nome da família do produto | Automação industrial > I/Os remotos distribuídos > Integrados (gateway/ponte + I/Os) |
| Nome da sub-gama | Série NZ2GN (padrão) |
| Funções | Módulo unidade remota mista/combinada de entrada e saída digital |
| Design | Rede CC-Link IE TSN para instalação em painel |
| Tensão de alimentação (CC) | 24Vcc |
| Tipo de conexão | Conexões por terminais de mola |
| Protocolo de comunicação | CC-Link |
| Entradas digitais | 16 x entradas digitais (24Vcc; negativo comum; Source) |
| Saídas digitais | 16 x saídas digitais (24Vcc; Source) |
| Código de pedido / SKU do fabricante | NZ2GN2S1-32DTE |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NZ2GN2S132DTE |
Documentos
- Mitsubishi Electric – Módulos I/O Remoto CC-Link IE TSN – Catálogo.pdf
- Mitsubishi Electric – Módulos I/O Remoto CC-Link IE TSN – Manual.pdf
- Mitsubishi Electric – Módulos I/O Remoto CC-Link IE TSN – Manual 2.pdf
- Mitsubishi Electric – Módulos I/O Remoto CC-Link IE TSN – Manual.pdf
Este módulo é equivalente ao modelo NZ2GN2S132DTE.
Para mais informações, entre em contato conosco.
