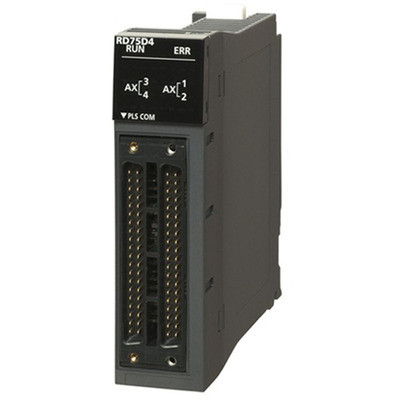

O módulo de controle de movimento e posicionamento MELSEC iQ-R RD75D4-C da Mitsubishi Electric é uma unidade avançada projetada para aplicações exigentes em automação industrial. Ele oferece controle de Ponto a Ponto (PTP) e controle de trajetória, incluindo interpolação linear, circular e helicoidal, garantindo precisão e flexibilidade em tarefas de movimentação complexas.
Este módulo se destaca por suas saídas diferenciais, capacidade de 5 milhões de pulsos por segundo (5 Mpps) e um revestimento conformal que confere resistência química. Com 4 eixos de controle, conectores de 40 pinos e montagem em backplane/rack, o RD75D4-C é uma solução robusta para sistemas MELSEC iQ-R.
Visão geral
Principais recursos
- Controle de movimento e posicionamento
- Interpolação linear, circular e helicoidal
- Controle PTP (Ponto a Ponto)
- Controle de trajetória
- Controle de velocidade
- Comutação velocidade-posição e posição-velocidade
- Saídas diferenciais
- 4 eixos
- 5 Mpps (5 milhões de pulsos por segundo)
- Conectores de 40 pinos (2 unidades)
- Montagem em backplane/rack
- Revestimento conformal
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Unidade de posicionamento |
| Série de produto / nome da família | Automação industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC iQ-R > Unidades de controle de movimento |
| Nome do sub-alcance | Série MELSEC iQ-R |
| Funções | Módulo de controle de movimento / posicionamento. Sistema de controle — Controle PTP (Ponto a Ponto). Sistema de controle — Controle de trajetória (linear; arco; helicoidal). Sistema de controle — Controle de velocidade. Sistema de controle — Controle de comutação posição-velocidade. Sistema de controle — Controle de comutação velocidade-posição. |
| Projeto | Saídas diferenciais, interpolação linear/circular/helicoidal, 4 eixos, 5 Mpps |
| Tipo de conexão | 2 x conectores de 40 pinos |
| Modo de montagem | Backplane / rack |
| Resistência química | Revestimento conformal |
| Código de pedido / SKU do fabricante | RD75D4-C |
| Status do produto do fabricante | Comercializado |
| Equivalente a | RD75D4C |
Documentos
- Mitsubishi Electric – MELSEC iQ-R Series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
Este produto é equivalente ao RD75D4C.
