Visão geral

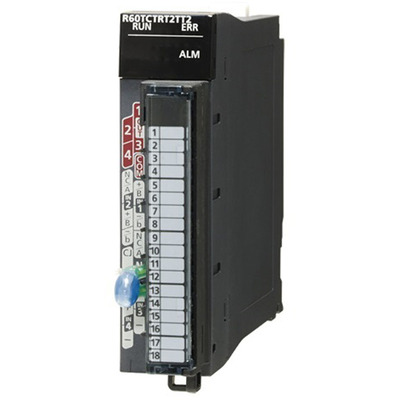

Este módulo local de unidade controladora de temperatura analógica faz parte da série MELSEC iQ-R da Mitsubishi Electric. Ele oferece 5 entradas/saídas (E/S), sendo 4 entradas analógicas e 1 saída digital.
As entradas analógicas suportam uma ampla gama de tipos de termopar, incluindo B, R, S, K, E, J, T, N, U, L, PL II, W5Re/W26Re, além de termoresistências RTD Pt100 e JPt100. A saída digital é de 24Vcc.
O módulo é projetado para montagem em backplane ou rack e utiliza conexões de terminal tipo parafuso para uma instalação segura e confiável em ambientes industriais.
Principais recursos
- Módulo controlador de temperatura analógico local
- 4 canais de entrada analógica
- Suporte a diversos tipos de termopar e termorresistência
- 1 canal de saída digital (24Vcc)
- Conexões de terminal tipo parafuso
- Montagem em backplane/rack
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de E/S |
| Série / nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC iQ-R > Unidades de E/S (local) |
| Nome da sub-faixa | Série MELSEC iQ-R |
| Funções | Módulo local de unidade controladora de temperatura analógica |
| Design | 4 canais |
| Tipo de conexão | Conexões de terminal tipo parafuso |
| Modo de montagem | Backplane / rack |
| Saídas digitais | 1 x saída digital (24Vcc) |
| Entradas analógicas | 4 x entradas analógicas (Tipos de termopar B; R; S; K; E; J; T; N; U; L; PL II; W5Re/W26Re / RTD Pt100; JPt100) |
| Código de pedido / SKU do fabricante | R60TCTRT2TT2 |
| Status do produto do fabricante | Comercializado |
Documentos
- Mitsubishi Electric – MELSEC iQ-R Series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
Este módulo é compatível com a série MELSEC iQ-R da Mitsubishi Electric.
