Visão geral

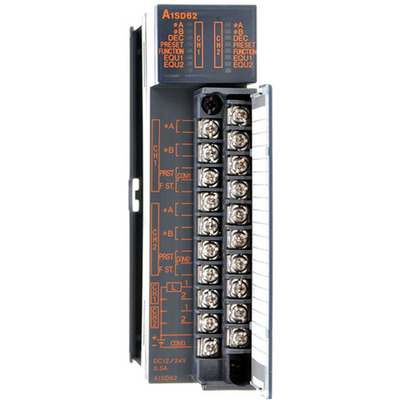

O módulo A1SD62 da Mitsubishi Electric pertence à série MELSEC-A e funciona como uma unidade de E/S (Entrada/Saída) local. Sua principal função é atuar como um contador de alta velocidade, permitindo a contagem de pulsos em frequências elevadas para aplicações que exigem precisão e agilidade.
Este módulo dispõe de 2 canais de entrada digital configuráveis para 5Vcc, 12Vcc ou 24Vcc, com contagem de alta velocidade de até 100k pulsos por segundo, utilizando acopladores ópticos de alta performance. Complementarmente, oferece 2 saídas digitais configuradas para coincidência, com atuação por canal e tipo Sink, para sinalização e controle de eventos específicos.
O A1SD62 é projetado para montagem em trilho ou backplane, com conexões de terminais do tipo rosca, facilitando a instalação e manutenção em painéis de controle industriais. É compatível com as CPUs AnS e QnAS da linha MELSEC.
Principais recursos
- Unidade local de contador de alta velocidade
- 2 entradas digitais (5Vcc / 12Vcc / 24Vcc) com contagem de até 100k pulsos/s
- 2 saídas digitais (coincidência, por canal, Sink)
- Conexões por terminais de rosca
- Compatibilidade com CPUs MELSEC AnS e QnAS
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de E/S |
| Série / Nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-A > Unidades de E/S (local) |
| Nome do sub-range | Série MELSEC-A |
| Funções | Módulo de unidade de contador local de alta velocidade |
| Tipo de conexão | Conexões de terminais de rosca |
| Modo de montagem | Backplane / rack |
| Entradas digitais | 2 x entradas digitais (5Vcc / 12Vcc / 24Vcc; contador de alta velocidade por acoplador óptico 100k pulsos/s) |
| Saídas digitais | 2 x saídas digitais (coincidência; por canal; Sink) |
| Compatibilidade técnica com | CPU QnAS C.P.U. AnS C.P.U. |
| Código de pedido / SKU do fabricante | A1SD62 |
| Status do produto do fabricante | Comercializado |
Documentos
- Mitsubishi Electric – MELSEC-A series – AnS-QnAS – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – Network components – Catalogue.pdf
Este módulo é compatível com as CPUs QnAS e AnS da Mitsubishi Electric.
