Visão geral

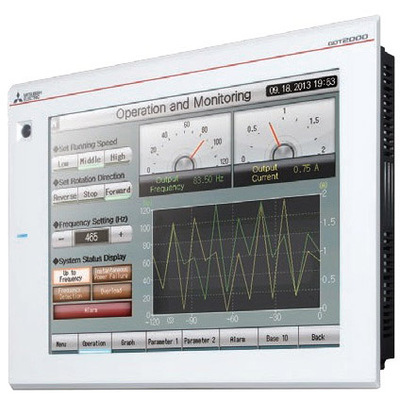

O Terminal de Operação Gráfica Programável (GOT / PT) avançado é uma interface homem-máquina (IHM) touchscreen projetada para aplicações industriais. Este kit inicial, da série GOT2000 da Mitsubishi Electric, inclui uma unidade HMI GT2712-STWD, um cabo USB e o software GTW3.
Com um display de 12.1 polegadas e resolução SVGA (800×600 pixels), a unidade oferece 65.536 cores com retroiluminação LED e um digitalizador resistivo analógico. Possui memória interna de 57 MB (ROM) e 128 MB (RAM), com slot para cartão SD, facilitando o armazenamento de dados e programas.
Certificada para ambientes ATEX, esta HMI é ideal para uso em áreas classificadas. Oferece conectividade versátil com portas USB Tipo A (host) e mini-B (dispositivo), conector D-Sub de 9 pinos para RS-232, e conector fêmea D-Sub para RS-422/RS-485, além de porta RJ45 para Ethernet e comunicação CC-Link.
Principais recursos
- Interface homem-máquina (HMI) touchscreen avançada
- Display TFT colorido de 12.1″ (800×600 pixels, SVGA) com retroiluminação LED
- Design robusto com certificação ATEX
- Múltiplas opções de comunicação: RS-232, RS-422, RS-485, Ethernet, CC-Link
- Capacidade de memória interna (ROM e RAM) e slot para cartão SD
- Entrada de tensão de 24Vcc
- Grau de proteção IP67
- Funcionalidades multimídia e de gestos multitoque
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade HMI / Display |
| Série / nome da família do produto | Automação industrial > HMIs (Interfaces Homem-Máquina) > Série GOT2000 |
| Nome da sub-gama | GOT2000 – Série GT27 |
| Funções | Terminal de Operação Gráfica Programável (GOT / PT) HMI touchscreen |
| Design | Kit inicial / Bundle |
| Tensão de alimentação (CC) | 24Vcc |
| Display | TFT colorido de 12.1″ 800×600 pixels (SVGA) com retroiluminação LED / Digitalizador resistivo analógico |
| Cor da moldura | Branca |
| Capacidade de memória | 57 MBytes (ROM) 128 MBytes (RAM) |
| Tipo de conexão | Conector USB Tipo A (host) Conector USB mini-B (dispositivo) Conector D-Sub macho de 9 pinos (RS-232) Conector D-Sub fêmea de 9 pinos (RS-422/RS-485) Porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-232 RS-422 RS-485 Ethernet CC-Link |
| Modo de montagem | Embutir |
| Grau de proteção | IP67 |
| Dimensões | L316mm x A246mm x P52mm 12.44″ x 9.69″ x 2.05″ |
| Altura do recorte da porta | 8.98″ / 228 mm |
| Largura do recorte da porta | 11.89″ / 302 mm |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -4°F…+140°F / -20°C…+60 °C |
| Umidade | 10% a 90% (sem condensação) |
| Consumo de energia | 18 W |
| Conteúdo | 1 x HMI (GT2712-STWD) 1 x Cabo USB Software GTW3 Bateria de Lítio GT11-50BAT |
| Código de pedido / SKU do fabricante | GT2712-STWD-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | GT2712STWDK |
| Em conformidade com norma(s) | CE ATEX EAC cUL UL KC KCs Classe I Divisão 2 IEC 61131-2 JIS B 3502 |
| Classe | ATEX |
| Durabilidade elétrica | 60.000 horas |
| Benefícios | Funções multimídia e de vídeo / RGB com gestos multitoque |
| Tipo de armazenamento | Slot para cartão SD |
Documentos
- Mitsubishi Electric – GOT2000 HMIs – Catálogo.pdf
- Mitsubishi Electric – FA product – Catálogo.pdf
- Mitsubishi Electric – HMI – GOT2000 series and GOT Simple HMIs – Brochura.pdf
A unidade HMI GT2712-STWD-K é um substituto direto para o código GT2712STWDK.
