Visão geral

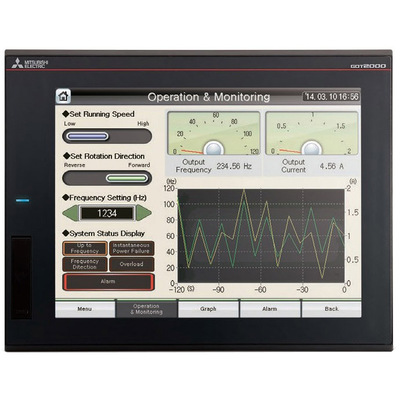

O Terminal Programável Avançado com Operação Gráfica (GOT/PT) com tela sensível ao toque é um terminal HMI da série GOT2000 da Mitsubishi Electric. Este modelo oferece um display TFT colorido de 8.4 polegadas com resolução SVGA (800×600 pixels) e retroiluminação LED, acompanhado por um digitalizador resistivo analógico de película.
Projetado como um kit inicial ou pacote (bundle), ele inclui o HMI GT2708-STBA, um cabo USB e o software GTW3. O dispositivo possui 57MB de memória ROM e 128MB de memória RAM, permitindo o armazenamento e execução de aplicações complexas. A interface de comunicação abrange duas portas USB Tipo A (host), uma porta USB mini-B (dispositivo), um conector D-Sub de 9 pinos (RS-232) e um conector fêmea D-Sub de 9 pinos (RS-422/RS-485), além de uma porta RJ45 para Ethernet e capacidade de comunicação CC-Link.
Com design de moldura preta e classificação de proteção IP67, este HMI é adequado para montagem em painel (flush mounting) e opera em tensões de 100Vac a 240Vac. Suas capacidades de comunicação robustas e a interface intuitiva o tornam uma solução versátil para diversas aplicações de automação industrial.
Principais recursos
- Tela sensível ao toque TFT colorido de 8.4 polegadas (SVGA)
- Memória de 57MB (ROM) e 128MB (RAM)
- Múltiplas interfaces de comunicação: RS-232, RS-422, RS-485, Ethernet, CC-Link
- Conectividade USB (host e dispositivo)
- Design para montagem em painel (flush mounting)
- Classificação de proteção IP67
- Tensão de alimentação de 100Vac a 240Vac
- Inclui software GTW3 e cabo USB
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | HMI / Unidade de exibição |
| Série / nome da família do produto | Automação industrial > HMIs (Interfaces Homem-Máquina) > Série GOT2000 |
| Nome da sub-gama | Série GOT2000 – GT27 |
| Funções | Terminal Programável Avançado com Operação Gráfica (GOT / PT) HMI com tela sensível ao toque |
| Design | Kit inicial / pacote |
| Tensão de alimentação (AC) | 100Vac-240Vac (120Vac / 208Vac / 220Vac / 230Vac) |
| Display | Tela TFT colorida de 8.4″ 800×600 pixels (SVGA) com retroiluminação LED / Digitalizador resistivo analógico de película |
| Cor | Moldura preta |
| Capacidade de memória | 57MB (ROM) 128MB (RAM) |
| Tipo de conexão | 2 conectores USB Tipo A (host) conector USB mini-B (dispositivo) conector D-Sub macho de 9 pinos (RS-232) conector D-Sub fêmea de 9 pinos (RS-422/RS-485) porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-232 RS-422 RS-485 Ethernet CC-Link |
| Modo de montagem | Embutido (Flush) |
| Grau de proteção | IP67 |
| Dimensões | L241mm x A194mm x P52mm L9.49″ x A7.64″ x P2.05″ |
| Altura do recorte da porta | 176 mm / 6.93″ |
| Largura do recorte da porta | 227 mm / 8.94″ |
| Temperatura do ar ambiente para operação | 0°C…+55 °C / +32°F…+131°F |
| Temperatura do ar ambiente para armazenamento | -20°C…+60 °C / -4°F…+140°F |
| Umidade | 10% a 90% (sem condensação) |
| Consumo de energia | 15 W |
| Conteúdo | 1 x HMI (GT2708-STBA) 1 x cabo USB GTW3 s/w. Bateria de Lítio GT11-50BAT |
| Código de pedido / SKU do fabricante | GT2708-STBA-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | GT2708STBAK |
| Em conformidade com as normas | CE EAC cUL UL KC IEC 61131-2 JIS B 3502 |
| Durabilidade elétrica | 60.000 horas |
| Benefícios | Funções multitoque com gestos, multimídia e vídeo/RGB |
| Tipo de armazenamento | Slot para cartão SD |
Documentos
- Mitsubishi Electric – GOT2000 HMIs – Catálogo.pdf
- Mitsubishi Electric – FA product – Catálogo.pdf
- Mitsubishi Electric – HMI – GOT2000 series and GOT Simple HMIs – Brochura.pdf
Este produto é equivalente ao GT2708STBAK.
