Visão geral

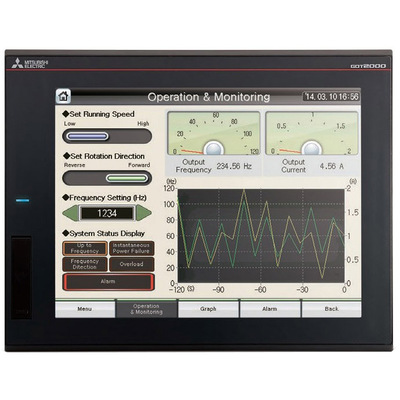

Terminal Operacional Gráfico (GOT) de alta performance da série GT25 Mitsubishi Electric. Este kit inicial é composto por um terminal HMI touchscreen de 12.1 polegadas com resolução SVGA (800×600 pixels) e display TFT de 65.536 cores com retroiluminação LED. O digitalizador é do tipo filme resistivo analógico, integrado a uma moldura preta.
Equipado com 32MB de memória ROM e 80MB de RAM, o GT2512-STBD-K oferece ampla capacidade para desenvolvimento e execução de aplicações de automação. Possui conectividade versátil com portas USB Tipo A (host), USB Mini-B (dispositivo), RS-232 (conector D-Sub macho de 9 pinos), RS-422/RS-485 (conector D-Sub fêmea de 9 pinos) e porta Ethernet RJ45, além de suportar comunicação CC-Link.
Projetado para montagem em painel (flush mounting), este HMI possui grau de proteção IP67, garantindo resistência a poeira e imersão em água. A alimentação é feita por tensão contínua de 24Vdc. O kit inclui o HMI GT2512-STBD, um cabo USB e o software de programação GTW3, além de uma bateria de lítio GT11-50BAT.
Principais recursos
- Terminal HMI touchscreen de alta performance
- Tela TFT de 12.1 polegadas SVGA (800×600)
- 65.536 cores com retroiluminação LED
- Digitalizador resistivo analógico
- Memória interna de 32MB (ROM)
- Conectividade Ethernet, RS-232, RS-422, RS-485
- Duas portas USB Tipo A (host) e uma Mini-B (dispositivo)
- Grau de proteção IP67
- Alimentação 24Vdc
- Montagem em painel (flush mounting)
- Kit inicial com software GTW3 e cabo USB
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | HMI / Unidade de display |
| Série / nome da família do produto | Automação industrial > HMIs (Interfaces Homem-Máquina) > Série GOT2000 |
| Nome do sub-alcance | Série GOT2000 – GT25 |
| Funções | Terminal HMI touchscreen Operacional Gráfico (GOT / PT) de alta performance |
| Design | Kit inicial / bundle |
| Tensão de alimentação (CC) | 24Vdc |
| Display | TFT de 12.1″ 800x600pixels (SVGA) 65536 (65k) cores com retroiluminação LED / Digitalizador de filme resistivo analógico |
| Cor | Moldura preta |
| Capacidade de memória | 32MBytes (ROM) 80MBytes (RAM) |
| Tipo de conexão | 2 x conectores USB Tipo A (host) conector USB mini-B (dispositivo) conector D-Sub macho de 9 pinos (RS-232) conector D-Sub fêmea de 9 pinos (RS-422/RS-485) porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-232 RS-422 RS-485 Ethernet CC-Link |
| Modo de montagem | Flush (embutir) |
| Grau de proteção | IP67 |
| Dimensões | L316mm x A246mm x P52mm 12.44″ x 9.69″ x 2.05″ |
| Altura do corte na porta | 8.98″ / 228 mm |
| Largura do corte na porta | 11.89″ / 302 mm |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -4°F…+140°F / -20°C…+60 °C |
| Umidade | 10% a 90% (sem condensação) |
| Consumo de energia | 13 W |
| Conteúdo | 1 x HMI (GT2512-STBD) 1 x cabo USB Software GTW3 Bateria de lítio GT11-50BAT |
| Código de pedido / SKU do fabricante | GT2512-STBD-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | GT2512STBDK |
| Conforme com norma(s) | CE EAC cUL UL KC IEC 61131-2 JIS B 3502 |
| Durabilidade elétrica | 60 000 horas |
| Tipo de armazenamento | Slot para cartão SD |
Documentos
- Mitsubishi Electric – GOT2000 HMIs – Catálogo.pdf
- Mitsubishi Electric – FA product – Catálogo.pdf
- Mitsubishi Electric – HMI – GOT2000 modelos robustos HMIs – Brochura.pdf
- Mitsubishi Electric – HMI – Série GOT2000 e HMIs GOT Simples – Brochura.pdf
- Mitsubishi Electric – HMI – Modelos de tela larga GOT2000 – Brochura.pdf
O HMI GT2512-STBD-K é compatível com softwares de desenvolvimento da Mitsubishi Electric e atende a rigorosos padrões de qualidade e segurança.
Para mais informações sobre este produto e suas aplicações, entre em contato conosco.
