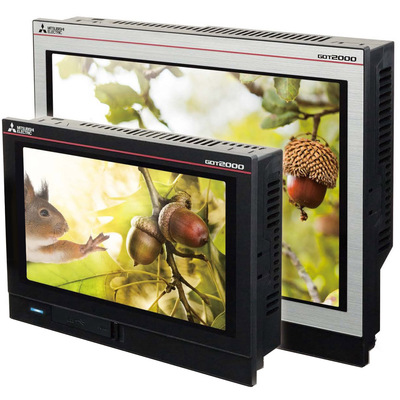

Kit HMI Touchscreen GOT2000 GT2510-WXTSD-K Kit HMI Mitsubishi Electric GT2510-WXTSD-K 10.1″ WXGA, com 65k cores, Ethernet, RS232/422/485, IP67, 24Vcc. Inclui software e cabo.
Visão geral
O terminal programável de operação gráfica (GOT/PT) HMI touchscreen de alto desempenho, GT2510-WXTSD-K, é um kit inicial que inclui uma unidade HMI, um cabo USB e o software GTW3. Ele faz parte da série GOT2000 da Mitsubishi Electric, conhecida pela sua robustez e funcionalidade em automação industrial.
Este modelo apresenta uma tela widescreen de 10.1 polegadas com resolução WXGA (1280×800 pixels), oferecendo 65.536 cores com iluminação de fundo LED e um digitalizador resistivo analógico. Sua estrutura prateada confere um acabamento elegante e profissional.
Equipado com 32 MBytes de memória ROM e 80 MBytes de memória RAM, o GT2510-WXTSD-K oferece ampla capacidade para a execução de aplicações. A conectividade é um de seus pontos fortes, contando com portas USB Tipo A (host) e mini-B (dispositivo), conectores D-Sub de 9 pinos para RS-232, RS-422/RS-485, e uma porta RJ45 para comunicação Ethernet, além de suporte a CC-Link.
Principais recursos
- Tela widescreen de 10.1″ WXGA (1280×800 pixels)
- 65.536 cores com iluminação de fundo LED
- Digitalizador resistivo analógico
- Memória ROM de 32 MBytes e RAM de 80 MBytes
- Conectividade múltipla: USB (host e dispositivo), RS-232, RS-422/RS-485, Ethernet, CC-Link
- Grau de proteção IP67
- Alimentação 24Vcc
- Montagem em painel (flush mounting)
- Slot para cartão SD
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Unidade HMI / Display |
| Série / nome da família do produto | Automação industrial > IHMs (Interfaces Homem-Máquina) > Série GOT2000 |
| Nome da sub-gama | Série GOT2000 – GT25 |
| Funções | Terminal programável de operação gráfica (GOT / PT) HMI touchscreen de alto desempenho |
| Design | Kit inicial / bundle |
| Tensão de alimentação (CC) | 24Vcc |
| Display | Tela widescreen de 10.1″ 1280×800 pixels (WXGA) TFT 65536 (65k) cores com iluminação de fundo LED / Digitalizador resistivo analógico |
| Cor | Moldura prateada |
| Capacidade de memória | 32MBytes (ROM) 80MBytes (RAM) |
| Tipo de conexão | Conector USB Tipo A (host) conector USB mini-B (dispositivo) conector D-Sub macho de 9 pinos (RS-232) conector D-Sub fêmea de 9 pinos (RS-422/RS-485) porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-232 RS-422 RS-485 Ethernet CC-Link |
| Modo de montagem | Embutido (Flush) |
| Grau de proteção | IP67 |
| Dimensões | 252mm x 194mm x 48mm L9.92″ x A7.64″ x P1.89″ |
| Altura para corte na porta | 7.3″ / 185.5 mm |
| Largura para corte na porta | 9.59″ / 243.5 mm |
| Temperatura ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -4°F…+140°F / -20°C…+60 °C |
| Umidade | 10% a 90% (sem condensação) |
| Consumo de energia | 9 W |
| Conteúdo | 1 x HMI (GT2510-WXTSD) 1 x cabo USB GTW3 s/w. |
| Código de pedido / SKU do fabricante | GT2510-WXTSD-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | GT2510WXTSDK |
| Tipo de armazenamento | Slot para cartão SD |
Documentos
- Mitsubishi Electric – GOT2000 HMIs – Catálogo.pdf
- Mitsubishi Electric – FA product – Catálogo.pdf
- Mitsubishi Electric – HMI – GOT2000 modelos robustos HMIs – Brochura.pdf
- Mitsubishi Electric – HMI – Série GOT2000 e HMIs GOT Simple – Brochura.pdf
- Mitsubishi Electric – HMI – Modelos de tela ampla GOT2000 – Brochura.pdf
Este produto é um kit inicial que inclui todos os componentes necessários para começar a operar.
Entre em contato para mais informações.
