Visão geral

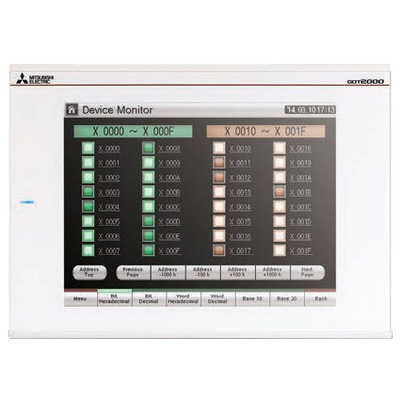

O Kit HMI Touchscreen GOT2000 GT2510-VTWD-K da Mitsubishi Electric é um terminal programável de operação gráfica de alto desempenho. Este modelo faz parte da série GT25, oferecendo uma tela de 10.4 polegadas com resolução VGA (640×480 pixels) e 65.536 cores, com retroiluminação LED e digitalizador resistivo analógico de película.
Este kit inclui o HMI GT2510-VTWD, um cabo USB e o software GTW3, proporcionando uma solução completa para a interação homem-máquina. O terminal possui memória interna de 32 MB de ROM e 80 MB de RAM, e oferece diversas opções de conectividade, incluindo portas USB tipo A (host) e mini-B (dispositivo), conectores D-Sub de 9 pinos para comunicação RS-232, RS-422/RS-485 e uma porta RJ45 para Ethernet.
Projetado para montagem em painel, o HMI GT2510-VTWD-K apresenta um robusto grau de proteção IP67, garantindo seu funcionamento em ambientes industriais desafiadores. Sua capacidade de comunicação abrange protocolos como RS-232, RS-422, RS-485, Ethernet e CC-Link, além de contar com um slot para cartão SD para armazenamento adicional.
Principais recursos
- Tela de 10.4″ VGA TFT com 65.536 cores
- Retroiluminação LED
- Digitalizador resistivo analógico
- Memória de 32MB ROM / 80MB RAM
- Conectividade USB (Host/Device), RS-232, RS-422/485, Ethernet, CC-Link
- Grau de proteção IP67
- Operação em 24Vcc
- Montagem em painel (Flush mounting)
- Inclui software GTW3 e cabo USB
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | HMI / Unidade de exibição |
| Série / família de produtos | Automação industrial > HMIs (Interfaces Homem-Máquina) > Série GOT2000 |
| Nome da subgama | Série GOT2000 – GT25 |
| Funções | Terminal programável de operação gráfica HMI touchscreen (GOT / PT) de alto desempenho |
| Design | Kit inicial / Bundle |
| Tensão de alimentação (CC) | 24Vcc |
| Display | TFT colorido de 10.4″ 640x480pixels (VGA) com 65536 (65k) cores e retroiluminação LED / Digitalizador resistivo analógico de película |
| Cor | Moldura branca |
| Capacidade de memória | 32MBytes (ROM) 80MBytes (RAM) |
| Tipo de conexão | Conector USB Tipo A (host) conector USB Mini-B (dispositivo) conector D-Sub macho de 9 pinos (RS-232) conector D-Sub fêmea de 9 pinos (RS-422/RS-485) porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-232 RS-422 RS-485 Ethernet CC-Link |
| Modo de montagem | Embutido (Flush) |
| Grau de proteção | IP67 |
| Dimensões | L303mm x A218mm x P52mm L11.93″ x A8.58″ x P2.05″ |
| Altura do recorte da porta | 200 mm / 7.87″ |
| Largura do recorte da porta | 289 mm / 11.38″ |
| Temperatura do ar ambiente para operação | 0°C…+55 °C / +32°F…+131°F |
| Temperatura do ar ambiente para armazenamento | -20°C…+60 °C / -4°F…+140°F |
| Umidade | 10% a 90% (sem condensação) |
| Consumo de energia | 10 W |
| Conteúdo | 1 x HMI (GT2510-VTWD) 1 x cabo USB Software GTW3 Bateria de Lítio GT11-50BAT |
| Código de pedido / SKU do fabricante | GT2510-VTWD-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | GT2510VTWDK |
| Em conformidade com as normas | CE ATEX EAC cUL UL KC KCs Classe I Divisão 2 IEC 61131-2 JIS B 3502 |
| Durabilidade elétrica | 60 000 horas |
| Tipo de armazenamento | Slot para cartão SD |
Documentos
- Mitsubishi Electric – GOT2000 HMIs – Catálogo.pdf
- Mitsubishi Electric – FA product – Catálogo.pdf
- Mitsubishi Electric – HMI – GOT2000 modelos robustos HMIs – Brochura.pdf
- Mitsubishi Electric – HMI – Série GOT2000 e HMIs GOT Simple – Brochura.pdf
- Mitsubishi Electric – HMI – Modelos de tela larga GOT2000 – Brochura.pdf
O código GT2510-VTWD-K é equivalente ao GT2510VTWDK.
