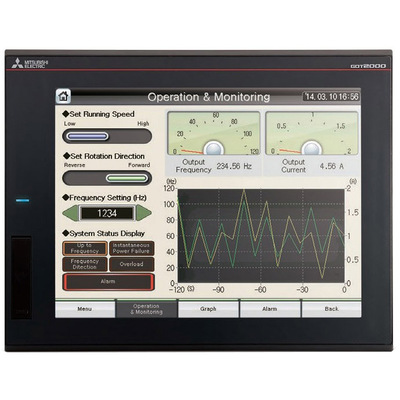

Kit HMI Touchscreen Mitsubishi GOT2000 GT2510-VTBD-K 10.4″ Kit HMI Touchscreen Mitsubishi Electric GT2510-VTBD-K 10.4″ VGA, 24Vdc, Ethernet, IP67. Inclui software e cabo USB.
Visão geral
Este é um terminal programável gráfico de alta performance (GOT/PT) com interface HMI touchscreen. Trata-se de um kit inicial que inclui uma unidade HMI (GT2510-VTBD), um cabo USB e o software GTW3. Foi projetado para aplicações industriais, oferecendo uma tela de 10,4 polegadas com resolução VGA (640×480 pixels) e 65.536 cores.
A tela possui um retroiluminador LED e um digitalizador resistivo analógico. O terminal oferece conectividade versátil, incluindo portas USB Tipo A (host), USB mini-B (dispositivo), RS-232, RS-422/RS-485 e Ethernet. Sua capacidade de memória interna é de 32MB em ROM e 80MB em RAM.
Com um grau de proteção IP67, este equipamento é adequado para ambientes industriais desafiadores. Ele opera com tensão de alimentação de 24Vdc e suporta diversos protocolos de comunicação, como RS-232, RS-422, RS-485, Ethernet e CC-Link.
Principais recursos
- Tela touchscreen de 10,4 polegadas (VGA) com 65.536 cores
- Retroiluminador LED
- Digitalizador resistivo analógico
- Conectividade Ethernet, RS-232, RS-422, RS-485
- Duas portas USB Tipo A e uma porta USB mini-B
- Memória ROM de 32MB e RAM de 80MB
- Alimentação 24Vdc
- Grau de proteção IP67
- Montagem em painel (flush mounting)
- Inclui software e cabo USB
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | HMI / Unidade de display |
| Série / nome da família do produto | Automação industrial > HMIs (Interfaces Homem-Máquina) > Série GOT2000 |
| Nome do sub-range | Série GOT2000 – GT25 |
| Funções | Terminal programável gráfico de alta performance (GOT / PT) HMI touchscreen |
| Design | Kit inicial / bundle |
| Tensão de alimentação (CC) | 24Vcc |
| Display | TFT colorido de 10,4″ 640×480 pixels (VGA) com 65.536 (65k) cores e retroiluminação LED / Digitalizador resistivo analógico |
| Cor | Moldura preta |
| Capacidade de memória | 32MBytes (ROM) 80MBytes (RAM) |
| Tipo de conexão | 2 x conectores USB Tipo A (host) conector USB mini-B (dispositivo) conector D-Sub de 9 pinos macho (RS-232) conector D-Sub de 9 pinos fêmea (RS-422/RS-485) porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-232 RS-422 RS-485 Ethernet CC-Link |
| Modo de montagem | Embutir |
| Grau de proteção | IP67 |
| Dimensões | L303mm x A218mm x P52mm L11.93″ x A8.58″ x P2.05″ |
| Altura do recorte da porta | 200 mm / 7,87″ |
| Largura do recorte da porta | 289 mm / 11,38″ |
| Temperatura do ar ambiente para operação | 0°C…+55 °C / +32°F…+131°F |
| Temperatura do ar ambiente para armazenamento | -20°C…+60 °C / -4°F…+140°F |
| Umidade | 10% a 90% (sem condensação) |
| Consumo de energia | 10 W |
| Conteúdo | 1 x HMI (GT2510-VTBD) 1 x cabo USB GTW3 s/w. Bateria de Lítio GT11-50BAT |
| Código de pedido / SKU do fabricante | GT2510-VTBD-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | GT2510VTBDK |
| Em conformidade com os padrões | CE EAC cUL UL KC IEC 61131-2 JIS B 3502 |
| Durabilidade elétrica | 60.000 horas |
| Tipo de armazenamento | Slot para cartão SD |
Documentos
- Mitsubishi Electric – GOT2000 HMIs – Catálogo.pdf
- Mitsubishi Electric – FA product – Catálogo.pdf
- Mitsubishi Electric – HMI – GOT2000 modelos robustos HMIs – Brochura.pdf
- Mitsubishi Electric – HMI – Série GOT2000 e HMIs GOT Simples – Brochura.pdf
- Mitsubishi Electric – HMI – Modelos tela ampla GOT2000 – Brochura.pdf
Este kit é equivalente ao modelo GT2510VTBDK.
Entre em contato para mais informações sobre este produto.
