Visão geral

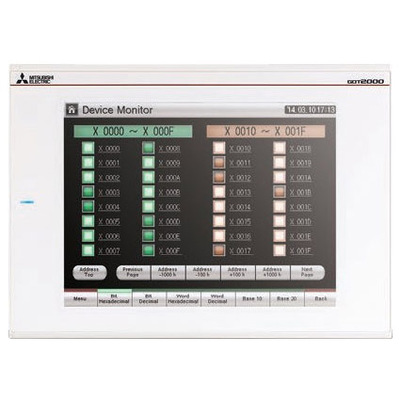

Terminal programável de operação gráfica de alto desempenho (GOT / PT) HMI touchscreen – kit inicial / pacote (1 x HMI (GT2508-VTWA) + 1 x cabo USB + GTW3 s/w.). Este terminal da série GT25 da Mitsubishi Electric oferece uma tela TFT colorida de 8.4 polegadas com resolução VGA (640×480 pixels) e retroiluminação LED.
Possui digitalizador de filme resistivo analógico, moldura branca e capacidade de memória de 32 MBytes (ROM) e 80 MBytes (RAM). O dispositivo dispõe de conexões USB Tipo A (host) e USB mini-B (dispositivo), além de conectores D-Sub de 9 pinos para comunicação RS-232, RS-422 e RS-485, e porta RJ45 para Ethernet.
O HMI GT2508-VTWA-K é alimentado por tensão de 100Vac a 240Vac, suporta montagem em painel (flush mounting) e possui grau de proteção IP67, garantindo resistência em ambientes industriais.
Principais recursos
- Terminal programável de operação gráfica (GOT / PT) HMI touchscreen
- Kit inicial / pacote com HMI, cabo USB e software GTW3
- Tela TFT colorida de 8.4 polegadas com resolução VGA (640×480 pixels)
- Retroiluminação LED e digitalizador de filme resistivo analógico
- Múltiplas interfaces de comunicação: RS-232, RS-422, RS-485, Ethernet e CC-Link
- Conexões USB Tipo A (host) e USB mini-B (dispositivo)
- Tensão de alimentação de 100Vac a 240Vac
- Montagem em painel (flush mounting)
- Grau de proteção IP67
- Slot para cartão SD
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade HMI / Display |
| Série / nome da família do produto | Automação industrial > HMIs (Interfaces Homem-Máquina) > Série GOT2000 |
| Nome da sub-gama | Série GOT2000 – GT25 |
| Funções | Terminal programável de operação gráfica (GOT / PT) HMI touchscreen |
| Design | Kit inicial / pacote |
| Tensão de alimentação (AC) | 100Vac-240Vac (120Vac / 208Vac / 220Vac / 230Vac) |
| Display | Tela TFT colorida de 8.4″ 640×480 pixels (VGA) com retroiluminação LED / Digitalizador de filme resistivo analógico |
| Cor | Moldura branca |
| Capacidade de memória | 32MBytes (ROM) 80MBytes (RAM) |
| Tipo de conexão | Conector USB Tipo A (host) Conector USB mini-B (dispositivo) Conector D-Sub macho de 9 pinos (RS-232) Conector D-Subfêmea de 9 pinos (RS-422/RS-485) Porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-232 RS-422 RS-485 Ethernet CC-Link |
| Modo de montagem | Embutido |
| Grau de proteção | IP67 |
| Dimensões | L241mm x A194mm x P52mm L9.49″ x A7.64″ x P2.05″ |
| Altura do recorte da porta | 6.93″ / 176 mm |
| Largura do recorte da porta | 8.94″ / 227 mm |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -4°F…+140°F / -20°C…+60 °C |
| Umidade | 10% a 90% (sem condensação) |
| Consumo de energia | 11 W |
| Conteúdo | 1 x HMI (GT2508-VTWA) 1 x cabo USB GTW3 s/w. Bateria de Lítio GT11-50BAT |
| Código de pedido / SKU do fabricante | GT2508-VTWA-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | GT2508VTWAK |
| Em conformidade com o(s) padrão(ões) | CE ATEX EAC cUL UL KC KCs Classe I Divisão 2 IEC 61131-2 JIS B 3502 |
| Durabilidade elétrica | 60.000 horas |
| Tipo de armazenamento | Slot para cartão SD |
Documentos
- Mitsubishi Electric – GOT2000 HMIs – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – HMI – GOT2000 rugged models HMIs – Brochure.pdf
- Mitsubishi Electric – HMI – GOT2000 series and GOT Simple HMIs – Brochure.pdf
- Mitsubishi Electric – HMI – GOT2000 wide screen models – Brochure.pdf
Este produto é comercializado e equivalente ao modelo GT2508VTWAK.
Entre em contato conosco para mais informações.
