Visão geral

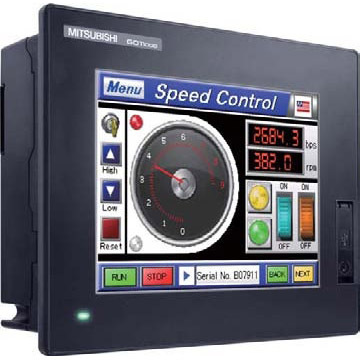

O Terminal Programável Gráfico Padrão (GOT/PT) com tela sensível ao toque é uma unidade HMI (Interface Homem-Máquina). Este modelo faz parte de um kit inicial/pacote que inclui um HMI (GT1455-QTBDE), um cabo USB e o software de programação.
O dispositivo possui uma tela LCD colorida TFT de 5,7 polegadas com resolução QVGA (320×240 pixels) e retroiluminação LED. A tela é equipada com um digitalizador de filme resistivo analógico. A unidade HMI apresenta uma memória Flash de 9 MB e oferece diversas opções de comunicação.
Principais recursos
- Tela colorida TFT LCD de 5,7″ QVGA (320×240 pixels)
- Retroiluminação LED
- Digitalizador de filme resistivo analógico
- Memória Flash de 9 MB
- Conexões: USB Tipo A (host), USB mini-B (dispositivo), D-Sub de 9 pinos (RS-232), D-Sub fêmea de 9 pinos (RS-422/RS-485), Porta RJ45 (Ethernet)
- Comunicação: RS-232, RS-422, RS-485, Ethernet
- Montagem em painel (flush mounting)
- Grau de proteção IP67
- Design de kit inicial/pacote
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade HMI / Display |
| Série/nome da família do produto | Automação industrial > HMIs (Interfaces Homem-Máquina) > Série GOT1000 |
| Nome da sub-linha | Série GOT1000 – GT14 |
| Funções | Terminal Programável Gráfico Padrão (GOT / PT) HMI touchscreen |
| Design | Kit inicial / Pacote |
| Display | Tela LCD colorida TFT de 5,7″ 320×240 pixels (QVGA) com retroiluminação LED / Digitalizador de filme resistivo analógico |
| Cor | Moldura preta |
| Capacidade de memória | 9MB (Memória Flash) |
| Tipo de conexão | Conector USB Tipo A (host) Conector USB mini-B (dispositivo) Conector D-Sub macho de 9 pinos (RS-232) Conector D-Sub fêmea de 9 pinos (RS-422/RS-485) Porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-232 RS-422 RS-485 Ethernet |
| Modo de montagem | Embutido (Flush) |
| Grau de proteção | IP67 |
| Dimensões | L164mm x A135mm x P55mm A6.46″ x L5.31″ x P2.17″ |
| Altura do corte da porta | 4.76″ / 121 mm |
| Largura do corte da porta | 6″ / 153 mm |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -4°F…+140°F / -20°C…+60 °C |
| Umidade | 10% a 90% (sem condensação) |
| Conteúdo | 1 x HMI (GT1455-QTBDE) 1 x Cabo USB Software de programação. |
| Código de pedido / SKU do fabricante | GT1455-QTBDE-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | GT1455QTBDEK |
| Compatível com os padrões | CE (EMC) cUL UL KC CE (RoHS) |
| Durabilidade elétrica | 50.000 horas |
| Tipo de armazenamento | Slot para cartão SD |
Documentos
Este produto é o SKU GT1455-QTBDE-K.
