Visão geral

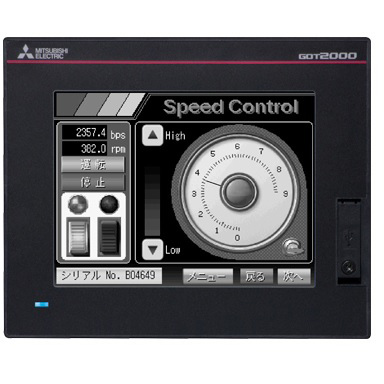

Este é um Kit HMI (Interface Homem-Máquina) programável com tela gráfica, modelo GT2107-WTSD-K, fabricado pela Mitsubishi Electric. Projetado como um pacote inicial ou bundle, ele inclui uma unidade HMI (GT2107-WTSD), um cabo USB e o software GTW3. É ideal para aplicações de automação industrial que requerem uma interface visual e interativa.
A unidade HMI possui uma tela touchscreen de 7 polegadas no formato widescreen (WVGA), com resolução de 800×480 pixels e retroiluminação LED. A tecnologia de tela é TFT, capaz de exibir 65.536 cores, e o digitalizador é do tipo filme resistivo analógico. A moldura é na cor preta, proporcionando um visual discreto em painéis de controle.
Com uma capacidade de memória interna de 15 MBytes (ROM), o terminal oferece amplas possibilidades de programação e armazenamento de dados. As opções de conectividade incluem portas USB Tipo A (host) e USB Mini-B (dispositivo), um conector D-Sub de 9 pinos para comunicação RS-232 e outro D-Sub fêmea de 9 pinos para RS-422/RS-485, além de uma porta Ethernet e suporte à comunicação CC-Link.
Principais recursos
- Tela touchscreen widescreen de 7 polegadas (WVGA)
- Capacidade de exibição de 65.536 cores
- Retroiluminação LED
- Digitalizador de filme resistivo analógico
- Memória interna de 15 MBytes (ROM)
- Portas USB (Host e Dispositivo)
- Conectividade RS-232, RS-422 e RS-485
- Comunicação Ethernet e CC-Link
- Alimentação de 24Vcc
- Montagem em painel (flush mounting)
- Grau de proteção IP67
- Inclui cabo USB e software GTW3
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Unidade HMI / Display |
| Série / nome da família do produto | Automação industrial > HMIs (Interfaces Homem-Máquina) > Série GOT2000 |
| Nome da sub-gama | Série GOT2000 – GT21 Wide |
| Funções | Terminal programável HMI touchscreen (GOT / PT) de operação gráfica compacta |
| Design | Kit inicial / bundle |
| Tensão de alimentação (CC) | 24Vcc |
| Display | Tela widescreen de 7″ 800×480 pixels (WVGA) TFT, 65536 (65k) cores com retroiluminação LED / Digitalizador de filme resistivo analógico |
| Cor | Moldura preta |
| Capacidade de memória | 15MBytes (ROM) |
| Tipo de conexão | Conector USB Tipo A (host) Conector USB Mini-B (dispositivo) Conector D-Sub macho de 9 pinos (RS-232) Conector D-Sub fêmea de 9 pinos (RS-422/RS-485) Porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-232 RS-422 RS-485 Ethernet CC-Link |
| Modo de montagem | Embutir (flush) |
| Grau de proteção | IP67 |
| Dimensões | L189mm x A142mm x P48mm L7.44″ x A5.59″ x P1.89″ |
| Altura de corte da porta | 5.26″ / 133.5 mm |
| Largura de corte da porta | 7.11″ / 180.5 mm |
| Temperatura ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -4°F…+140°F / -20°C…+60 °C |
| Umidade | 10% a 90% (sem condensação) |
| Consumo de energia | 11.3 W |
| Conteúdo | 1 x HMI (GT2107-WTSD) 1 x Cabo USB Software GTW3 Bateria de Lítio GT11-50BAT |
| Código de pedido / SKU do fabricante | GT2107-WTSD-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | GT2107WTSDK |
| Em conformidade com as normas | CE EAC cUL UL KC IEC 61131-2 JIS B 3502 |
| Durabilidade elétrica | 50.000 horas |
| Tipo de armazenamento | Slot para cartão SD |
Documentos
- Mitsubishi Electric – GOT2000 HMIs – Catálogo.pdf
- Mitsubishi Electric – FA product – Catálogo.pdf
- Mitsubishi Electric – HMI – Série GOT2000 e HMIs GOT Simples – Brochura.pdf
- Mitsubishi Electric – HMI – Modelos de tela ampla GOT2000 – Brochura.pdf
Este produto é o equivalente ao SKU GT2107WTSDK.
